AWG atérmico superior plano de 48 canales 100G
ZG Tech 48 canales 100G Flat Top Athermal AWG no requiere energía eléctrica, y 48 canales 100G Flat Top Athermal AWG se puede usar en exteriores para reemplazar los filtros de película delgada convencionales WDM. La integración de los multiplexores/demultiplexes de 48 canales 100G Flat Top Athermal AWG es la misma Como divisor PLC de fibra óptica. ZG Tech ofrece 40,41,44,48,88,96 canales con espacios entre canales de 50 Ghz y 100 Ghz con bandas C y L.

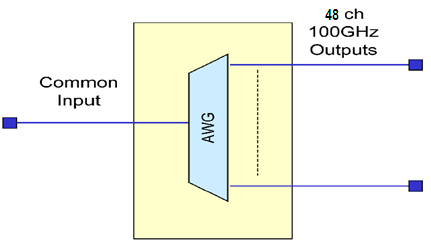

Diagrama de transmisión de señal óptica
Parámetros de Athermam AWG de 48 canales
Parámetros | Notas | Especificaciones | Unidades | ||
mín. | máx. | ||||
Canales | 48 | Ch | |||
Espaciado de canales | 100 | GHz | |||
Banda de paso de referencia | Relativo a ITU Grid | ± 0,1 | Nuevo Méjico | ||
Frecuencia de la UIT | En la red ITU en banda C uniforme | 196.00 | 191,30 | THz | |
Longitud de onda de la UIT | En la red ITU en banda C uniforme | 1529.553 | 1567.133 | Nuevo Méjico | |
Frecuencia de la UIT | En la red ITU en banda C ODD | 196.05 | 191,35 | THz | |
Longitud de onda de la UIT | En la red ITU en banda C ODD | 1529.163 | 1560.200 | Nuevo Méjico | |
Precisión de frecuencia central | Máximo de la desviación absoluta de la longitud de onda central de 3 dB con respecto a la cuadrícula de la UIT en todos los canales | -0,055 | +0.055 | Nuevo Méjico | |
Pérdida de inserción | Máxima pérdida de inserción en la banda de paso de la UIT en todos los canales | 6.0 | dB | ||
Uniformidad de la pérdida de inserción | Variación máxima de pérdida de inserción en todos los canales | 1.3 | dB | ||
Onda | Máximo de la variación de pérdida en la banda de paso de la UIT en todos los canales | 0,5 | dB | ||
Ancho de banda de 0,5 dB | 0,5 dB desde la pérdida de inserción mínima, ancho completo, polarización en el peor de los casos | 0,2 | Nuevo Méjico | ||
Ancho de banda de 1dB | 1 dB desde pérdida de inserción mínima, ancho completo, polarización promedio | 0,4 | Nuevo Méjico | ||
Ancho de banda de 3 dB | 3 dB desde pérdida de inserción mínima, ancho completo, polarización promedio | 0,55 | Nuevo Méjico | ||
ancho de banda de 20dB | 20 dB desde pérdida de inserción mínima, ancho completo, polarización promedio | 1.2 | Nuevo Méjico | ||
Aislamiento de canales adyacentes | Relación entre la transmisión máxima y la transmisión máxima en ambas bandas de paso adyacentes | 25 | dB | ||
Aislamiento de canales no adyacentes | Relación entre la transmisión máxima en las bandas de paso del canal y la transmisión máxima en todas las bandas de paso no adyacentes | 30 | dB | ||
Diafonía total | Relación de potencia en el canal a potencia en todas las demás bandas de paso | 21 | dB | ||
Pérdida dependiente de la polarización | Relación máxima de transmisiones en todos los estados de polarización, en la banda de paso de la UIT | 0,5 | dB | ||
Pérdida de devolución | 40 | dB | |||
Retardo del modo de polarización (PMD) | En banda de paso de referencia en todos los canales | 0,5 | PD | ||
Dispersión cromática | En banda de paso de referencia en todos los canales | - 15 | 15 | ps/nm | |
Condiciones ambientales
AWG atérmico superior plano de 48 canales 100G
Parámetros | Notas | Especificaciones | Unidades | ||
mín. | tipo | máx. | |||
Temperatura de funcionamiento | -5 | +65 | °C | ||
Temperatura de almacenamiento | -40 | +85 | °C | ||
Humedad relativa | 0 | 90 | % | ||

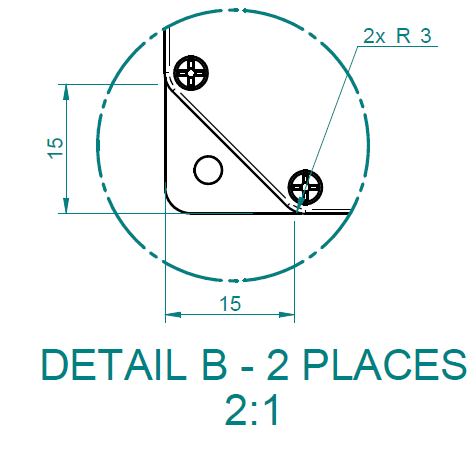

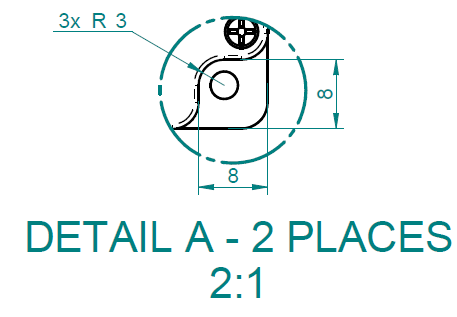

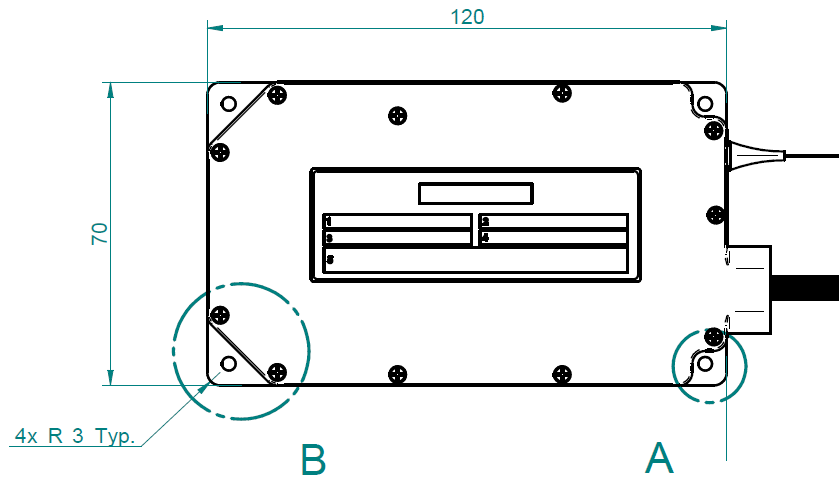

Dimensión mecánica
120 mm x 70 mm x 10 mm
El espacio para tornillos es de 110*60mm
