Atenuadores de fibra óptica: los exquisitos manipuladores de las señales de dominio óptico, los calibradores ocultos de los enlaces de comunicación
Tipo de atenuador de fibra
1. clasificado por método de uso

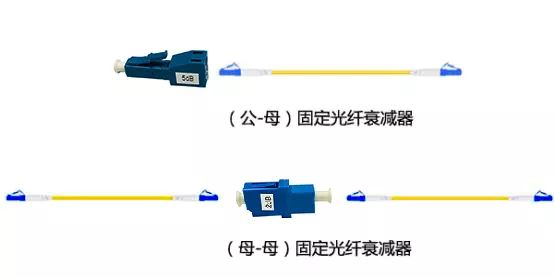

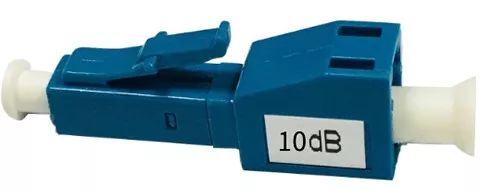

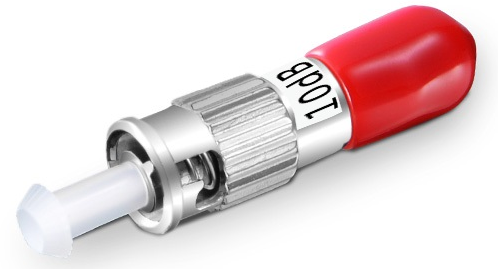

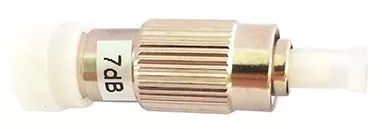

1.1Atenuador de fibra óptica fija
1.2Atenuador de fibra óptica ajustable
2. Clasificado por tipo de interfaz

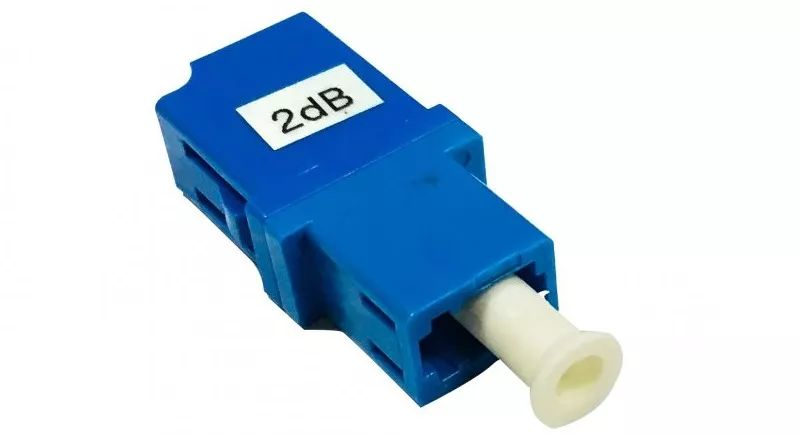

2.1Atenuador SC

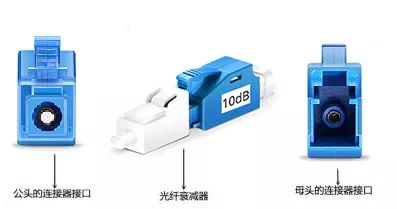

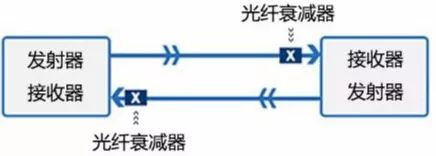

Método de uso de un atenuador de fibra óptica fija
Principio de trabajo del atenuador de fibra óptica
Los atenuadores de fibra óptica generalmente producen atenuación al absorber la luz. Los atenuadores de fibra óptica tienen un rango de longitud de onda de trabajo que puede absorber la energía de la luz, y a esta longitud de onda, no deben reflejar la luz, ya que esto puede dar lugar a reflejos de eco innecesarios en el sistema de fibra óptica. Otro tipo de atenuador de fibra óptica utiliza una cierta longitud de fibra de alta pérdida para reducir su potencia de señal óptica de entrada, que funciona de tal manera que su potencia de señal de salida es menor que la potencia de la señal de entrada.
Reduzca la potencia óptica a través de la absorción, reflexión, difusión, dispersión, desviación, difracción y dispersión de señales ópticas.
Principio de trabajo de producción de Fiber Optic Attenuator

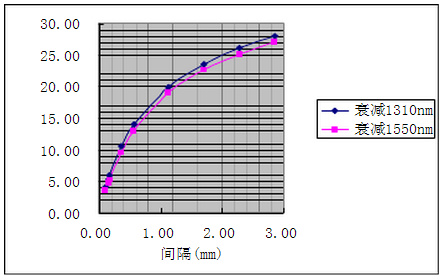

Tecnología de aislamiento de aire
Tecnología de desplazamiento de desplazamiento
Tecnología de fibra óptica atenuada

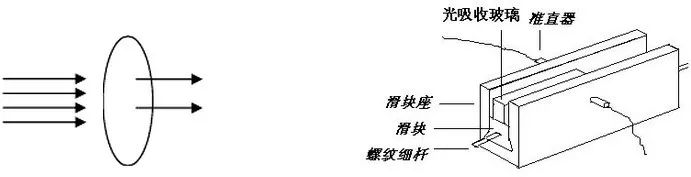

Método de vidrio de absorción
Indicadores de rendimiento del atenuador de fibra óptica
Pérdida de inserción IL
La relación de la potencia óptica de entrada PI a la potencia óptica de salida PO en el punto de pérdida mínimo.
Cantidad de atenuación
La disminución de la potencia óptica en relación con la potencia óptica de entrada total en el puerto de salida especificado para la longitud de onda de trabajo.
Pérdida de retorno RL
La relación entre la energía de la luz incidente en el atenuador óptico con la energía de la luz reflejada a lo largo de la ruta óptica incidente en el atenuador Pérdida dependiente de la longitud de onda WDL: el cambio en los valores de pérdida de inserción en cada longitud de onda en una determinada banda. El cambio en el valor de pérdida de inserción dentro de un cierto rango de temperatura.
Pérdida relacionada con la polarización PDL
La relación de transmisión máxima y mínima de un atenuador óptico en todos los estados de polarización.
