Cómo elegir el mejor cable de conexión de fibra

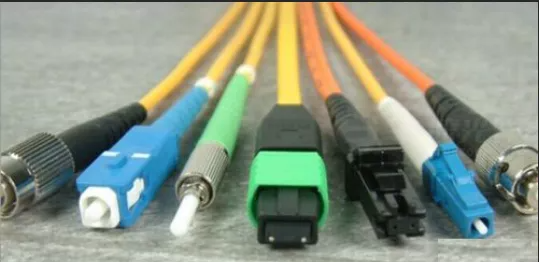

1. Tipos de conectores de fibra óptica
Se utilizan diferentes conectores para diferentes dispositivos, principalmente MPO,CAROLINA DEL SUR,FC,LC,Puentes de interfaz ST:
(1) Cables de conexión de fibra óptica tipo MPO: utilizados para conexión de módulos ópticos 40G, 100G y centros de datos de alta densidad;
(2) Cables de conexión de fibra óptica LC: se utilizan para la conexión de módulos ópticos SFP, utiliza conectores modulares y este tipo de puente se utiliza generalmente en enrutadores;
(3) Cables de conexión de fibra óptica tipo SC: Se conecta al módulo óptico GBIC. Su carcasa es rectangular y el método de fijación es del tipo pestillo enchufable, que no necesita girarse. Generalmente se utiliza en enrutadores y conmutadores;
(4)Cables de conexión de fibra óptica tipo FC: el método de refuerzo externo adopta una funda metálica y el método de sujeción es un tensor, que generalmente se utiliza en el marco de distribución;
(5) Cables de conexión de fibra óptica tipo ST: la carcasa es redonda y el método de sujeción es tensor, que generalmente se utiliza en el cuadro de distribución.
2. Tipo de fibra

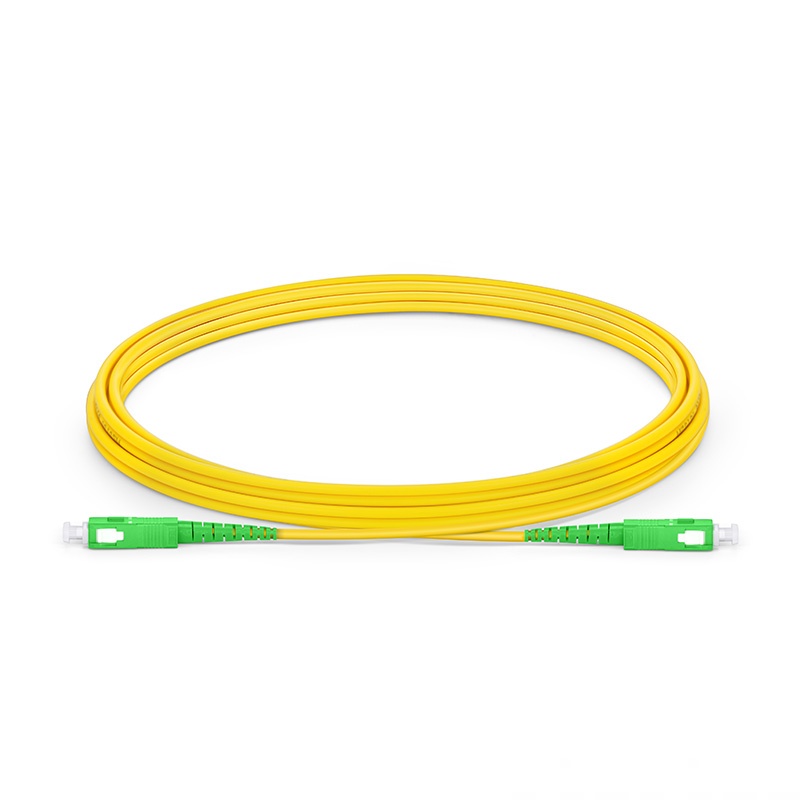

Los cables de conexión de fibra óptica multimodo utilizan fibra de 50/125 um o 62,5/125 um, mientras que los cables de conexión de fibra óptica monomodo utilizan fibra de 9/125 um. La transmisión de datos a larga distancia se realiza mediante cables de conexión de fibra óptica monomodo, mientras que la transmisión de datos a corta distancia se realiza mediante cables de conexión de fibra óptica multimodo. La cubierta de los cables de conexión de fibra óptica monomodo es amarilla, mientras que los cables de conexión de fibra óptica multimodo se clasifican como OM2 (naranja), OM3 (azul agua), OM4 (púrpura) y OM5 (naranja) (verde manzana).
3. Método de rectificado de conectores

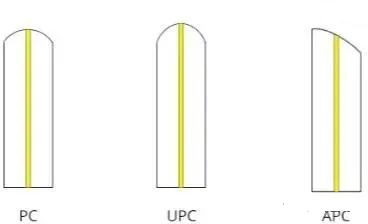

La calidad de transmisión de la fibra óptica está determinada por diferentes procedimientos de rectificado; PC/UPC es azul, mientrasAPCes verde.
PC (Physical Contact) es la abreviatura de contacto físico. La superficie de la férula está pulida hasta darle una forma esférica pequeña y el núcleo de la fibra está situado en el punto más alto de flexión, lo que reduce el espacio de aire entre los componentes de la fibra y hace que las dos caras extremas de la fibra entren en contacto físico.
La cara final ultrafísica se conoce comoUPC(Contacto Ultra Físico). ElUPCLa cara final del conector no es completamente plana, pero tiene una pequeña curva para un acoplamiento más exacto.UPCse basa en PC, pero con mejor pulido y brillo de la superficie final, y una superficie final más en forma de cúpula.
La cara del extremo de la fibra comúnmente se pule a un bisel de 8° enAPC(Contacto físico en ángulo), contacto físico en bisel. Al reflejar la luz a través de su ángulo biselado hacia el revestimiento en lugar de regresar directamente a la fuente, el bisel en ángulo de 8° permite caras extremas de fibra más ajustadas y un mayor rendimiento de conexión.
La pérdida de inserción de PC,UPC., yAPCconectores suele ser inferior a 0,3 dB; sin embargo, debido al espacio de aire más estrecho,UPCLos conectores /PC son más fáciles de lograr una baja pérdida de inserción.APCla pérdida de retorno estándar de la industria es de-60 dB,ordenador personalla pérdida de retorno es de-45 dB,UPCLa pérdida de retorno suele ser de -50 dB (o incluso más), y la pérdida de retorno de la PC es de -45 dB.
4. Material de la funda protectora de los cables de conexión de fibra óptica
PVC yLSZHSe utilizan comúnmente en cables de conexión de fibra óptica.
LSZH (Low Smoke Zero Halogen) es un material libre de halógenos y bajo nivel de humo con buena protección ambiental y propiedades retardantes de llama, pero es relativamente caro.CLORURO DE POLIVINILO(Cloruro de polivinilo) El material de cloruro de polivinilo es inflamable y produce gases tóxicos, por lo que no es adecuado para aplicaciones en interiores y el precio es bajo.
A la hora de elegir jerseys de fibra también es importante pensar en cuánto tiempo los usaremos. Al elegir cables de conexión de fibra óptica, debemos considerar no solo la confiabilidad del material sino también la velocidad y pérdida de transmisión, así como la información de parámetros específicos.
La cara del extremo del casquillo debe estar protegida para evitar golpes al utilizar cables de conexión de fibra óptica, y la tapa antipolvo debe aplicarse inmediatamente después del desmontaje. Durante la transmisión, la señal láser no debe mirar directamente al extremo de la fibra.
Como uno de los líderesFabricantes y proveedores de cables de conexión de fibra óptica en China, y equipados con una fábrica productiva, ZG Technology (Shenzhen) Limited puede ofrecerle precios personalizados y bajos.Cable de conexión de fibra óptica fabricado en China. Bienvenido a visitar nuestro sitio web:www.optical-solution.com.
