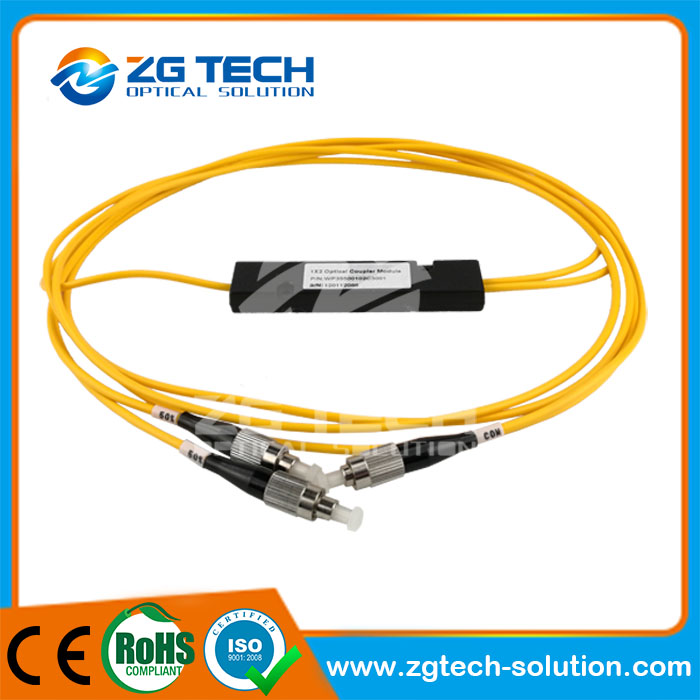

Acoplador óptico 1x2

Aplicaciones

Características

Pérdida excesiva baja
Varias relaciones de acoplamiento
Tamaño compacto

Telecomunicaciones de larga distancia
Sistemas CATV y sensores de fibra.
Red de área local

Relación de acoplamiento(%)

1-50

Directividad (dB)

>55dB

Temperatura de funcionamiento

-20°C - 85°C

Temperatura de almacenamiento

-40°C - 85°C

Tipo de fibra

Corning monomodo SMF-28, fibra DS o Flexcore

Longitud del cable flexible de fibra (m)

1 metro

Configuración del puerto

1x2 o 2x2

Dimensión del paquete

Paquete A, B, C

Color de fibra

Entrada blanca; salida 1 (relación de división grande) negra, salida dividida 2 (relación de división pequeña blanca)

Modo singularDobleAcopladores de banda ancha para ventana

Acoplador óptico 1x2 o 2x2

Calificación

PAG

A

Pérdida excesiva (típica) (dB)

0,10

0,15

Pérdida de inserción máxima (dB)

3.6

3.8

Uniformidad (Máx.) (dB)

0,7

1.0

Sensibilidad de polarización (dB)

0,10

0,15

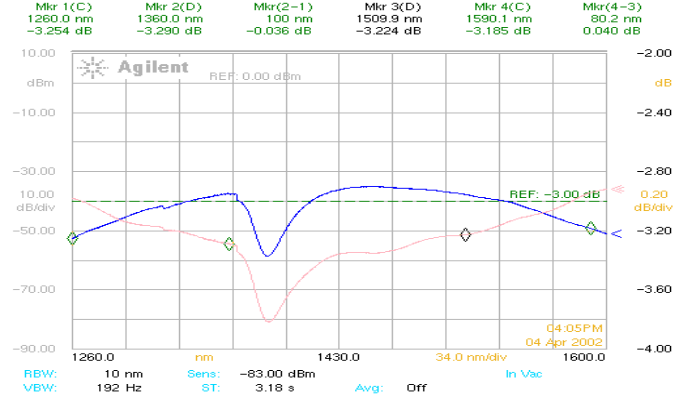

Longitud de onda operativa (nm)

1310 /1550 ±20 (tipo de banda estándar)
1310 /1550 ±40 (tipo de banda ancha)

Relación de acoplamiento

Pérdida de inserción

De primera calidad

Una nota

40/60

4,7/2,7

5.0/2.9

30/70

6.0/1.9

6.4/2.1

20/80

7,9/1,2

8,4/1,4

10/90

11,3/0,5

12,7/0,8

5/95

15,2/0,4

18,5/0,5

1/99

22,5/0,3

23,0/0,4

Tipo

Calificación

Ola-
longitud

Relación de acoplamiento (dB)

Puerto

Paquete

Estilo de coleta

Tipo de fibra

Conector de entrada/salida

S
W.

PAG
A

31=1310
55=1550
35=1310/
1550nm
345=1310/1490/1550nm

50=50/50
30=30/70
10=10/90
05=5/95
01=1/99
02=2/98
03=3/97

0102=1x2
0202=2x2

A = Paquete A
B=Paquete B
C=Paquete C

1=Fibra desnuda
2=900 µm chaqueta
Cable 3=3mm

0=SMF-28e(G652D)
1=SMF-28e(G657A)

0=Ninguno
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=ST
6=CL

* Tipo:

S - Acoplador estándar monomodo
W - Acoplador de banda ancha monomodo

Dimensiones del paquete:

Paquete A:
Tubo de acero inoxidable de 3 mm x 54 mm.

Paquete B:
Tubo de acero inoxidable de 3 mm x 60 mm.

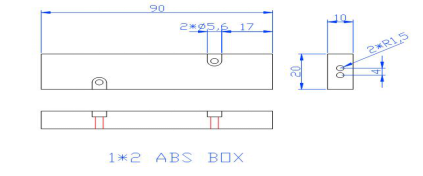

Paquete C:
90mmx20mmx9.9milímetrosabdominalescaso(De color negro)

Estilo de coleta:

Paquete A:

Fibra desnuda de 250um

Paquete B:

Fibra desnuda de 250 um o tubo suelto de 900 um

Paquete C:

Cable de 3 mm o tubo suelto de 900 um
