Model No: Single mode single stage
1m FC/APC型 1550nm 900um 双层护套管 微型光隔离器
特性
低插入损耗 高隔离度
光路无胶设计
低偏振相关损耗（PDL）及低偏振模色散（PMD）
符合Telcordia标准
良好的均匀性
符合RoHS环保标准
应用
光纤元件
密集波分复用/粗波分复用（DWDM/CWDM）
掺铒光纤放大器（EDFA）
低插入损耗 高隔离度
光路无胶设计
低偏振相关损耗（PDL）及低偏振模色散（PMD）
符合Telcordia标准
良好的均匀性
符合RoHS环保标准
应用
光纤元件
密集波分复用/粗波分复用（DWDM/CWDM）
掺铒光纤放大器（EDFA）
数量 :
0.00
Subscribe to our Newsletter
光隔离器的功能是允许正向传输光通过，并隔离反向传输光，从而防止反射光影响系统稳定性，其作用类似于电子器件中的二极管。
根据偏振依赖性，光隔离器分为两种类型：
偏振相关型：又称自由空间型（Free-space），因两端无光纤输入/输出。此类光隔离器常用于半导体激光器，因其发射光具有高线性度，可发挥偏振相关型器件成本低的优势。
偏振无关型：又称在线式（In-Line），因两端带有光纤输入/输出。此类光隔离器适用于通信线路或掺铒光纤放大器（EDFA）场景，因线路光的偏振特性极不稳定，需确保器件具有低偏振相关损耗（PDL）。
偏振无关型：又称在线式（In-Line），因两端带有光纤输入/输出。此类光隔离器适用于通信线路或掺铒光纤放大器（EDFA）场景，因线路光的偏振特性极不稳定，需确保器件具有低偏振相关损耗（PDL）。
光纤隔离器规格参数
参数 | 规格 | 单位 | |||||
中心波长（λc） | 1310/1550/1590 | NM | |||||
标准/最小尺寸 | 标准尺寸 | 最小尺寸 | |||||
单/双阶段 | 单阶段 | 单阶段 | 双阶段 | 单阶段 | 双阶段 | ||
（w/o PMD） | （与PMD） | ||||||
隔离度（在λc±15nm处）1 | 最小 | 32 | 32 | 46 | 30 | 46 | DB |
隔离度（在λc±15nm处）2 | 最小 | 22 | 22 | 40 | 20 | 36 | DB |
插损（在λc）1 | typ | 0.4 | 0.4 | 0.5 | 0.4 | 0.6 | DB |
插损（在λc±15nm处）2 | 最大 | 0.6 | 0.6 | 0.7 | 0.6 | 0.8 | DB |
回损（输入/输出） | 最小 | 60/55 | 60/55 | 60/55 | 55/55 | 55/55 | DB |
PDL | 最大 | 0.05 | 0.05 | 0.05 | 0.1 | 0.1 | DB |
PMD | 最大 | 0.25 | 0.05 | 0.05 | 0.25 | 0.05 | PS |
工作温度 | 0〜+70 | °C | |||||
存储温度 | -40〜+85 | °C | |||||
最大承受功率 | 500 | MW | |||||
封装尺寸（L*∅） | 30*5.5 | 35*5.5 | 26*3.8 | mm | |||
1.测试温度为23℃，遵循所有标准操作流程（SOP），且测量值不含连接器影响。 | |||||||
2.在0〜70°C下测试，遵循所有标准操作流程（SOP），且测量值不含连接器影响。 |

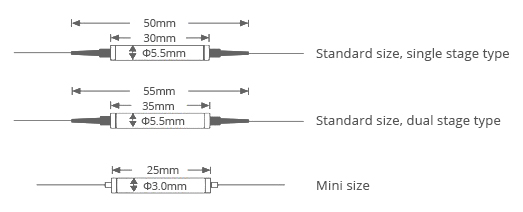

光纤隔离器尺寸
光纤隔离器订单信息
单/双阶段 | 品级 | 中心波长 | 光纤类型 | 尺寸 | 连接头类型 |
S：没有PMD的单阶段 | P：P级 | 31：1310nm | 1：250μm裸光纤 | 1：标准尺寸 | 0：没有连接头 |
