Model No: 1x2 or 2x2 Coupler

Acoplador monomodo de doble ventana 1x2 o 2x2

Como uno de los principales fabricantes y proveedores de acopladores FBT de ventana dual monomodo 1x2 o 2x2 en China, y equipado con una fábrica productiva, ZG Technology (Shenzhen) Limited puede ofrecerle un acoplador FBT de ventana dual monomodo 1x2 o 2x2 personalizado y de bajo precio. en China.

Cantidad :

0.00

Compra ahora

Añadir al carrito

enviar contacto

Todos los productos

Subscribe to our Newsletter

Contenido del mensaje

País

Teléfono

Correo electrónico

nombre de empresa

Nombre

Como uno de los principales fabricantes y proveedores de acopladores 1x2 o 2x2 de ventana dual monomodo en China, y equipado con una fábrica productiva, ZG Technology (Shenzhen) Limited puede ofrecerle un acoplador 1x2 o 2x2 de ventana dual monomodo personalizado y de bajo precio fabricado en China. . Acoplador 1x2 o 2x2

Acoplador 1x2 o 2x2 de ventana dual monomodo, acoplador 1x2 o 2x2, acoplador

Aplicaciones	Características
Pérdida excesiva baja Varias relaciones de acoplamiento Tamaño compacto	Telecomunicaciones de larga distancia Sistemas CATV y sensores de fibra. Red de área local

Especificaciones de rendimiento

Acoplador 1x2 o 2x2

Relación de acoplamiento(%)	1-50
Directividad (dB)	>55dB
Temperatura de funcionamiento	-20°C - 85°C
Temperatura de almacenamiento	-40°C - 85°C
Tipo de fibra	Corning monomodo SMF-28, fibra DS o Flexcore
Longitud del cable flexible de fibra (m)	1 metro
Configuración del puerto	1x2 o 2x2
Dimensión del paquete	Paquete A, B, C
Color de fibra	Entrada blanca; salida 1 (relación de división grande) negra, salida dividida 2 (relación de división pequeña blanca)

Modo singularAcoplador FBT de banda ancha de doble ventana Acoplador 1x2 o 2x2
Calificación	PAG	A
Pérdida excesiva (típica) (dB)	0,10	0,15
Pérdida de inserción máxima (dB)	3.6	3.8
Uniformidad (Máx.) (dB)	0,7	1.0
Sensibilidad de polarización (dB)	0,10	0,15
Longitud de onda operativa (nm)	1310 /1550 ±20 (tipo de banda estándar) 1310 /1550 ±40 (tipo de banda ancha)

Tabla de conversión de relación de acoplamiento/pérdida de inserción

Relación de acoplamiento	Pérdida de inserción
	De primera calidad	Una nota
40/60	4,7/2,7	5.0/2.9
30/70	6.0/1.9	6.4/2.1
20/80	7,9/1,2	8,4/1,4
10/90	11,3/0,5	12,7/0,8
5/95	15,2/0,4	18,5/0,5
1/99	22,5/0,3	23,0/0,4

Información sobre pedidos

Tipo

Calificación

Ola-
longitud

Relación de acoplamiento (dB)

Puerto

Paquete

Estilo de coleta

Tipo de fibra

Conector de entrada/salida

S
W.

PAG
A

31=1310
55=1550
35=1310/
1550nm
345=1310/1490/1550nm

50=50/50
30=30/70
10=10/90
05=5/95
01=1/99
02=2/98
03=3/97

0102=1x2
0202=2x2

A = Paquete A
B=Paquete B
C=Paquete C

1=Fibra desnuda
2=900 µm chaqueta
Cable 3=3mm

0=SMF-28e(G652D)
1=SMF-28e(G657A)

0=Ninguno
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=ST
6=CL

* Tipo:

S - Acoplador estándar monomodo
W - Acoplador de banda ancha monomodo

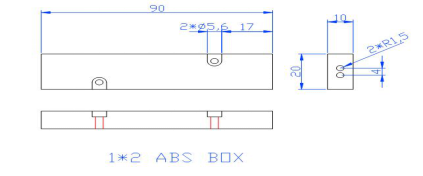

DIMENSIONES DEL PAQUETE Y ESTILO DE COLA

Dimensiones del paquete:
Paquete A: Tubo de acero inoxidable de 3 mm x 54 mm.
Paquete B: Tubo de acero inoxidable de 3 mm x 60 mm.
Paquete C: 90mmx20mmx9.9milímetrosabdominalescaso(De color negro)
Estilo de coleta:
Paquete A:	Fibra desnuda de 250um
Paquete B:	Fibra desnuda de 250 um o tubo suelto de 900 um
Paquete C:	Cable de 3 mm o tubo suelto de 900 um

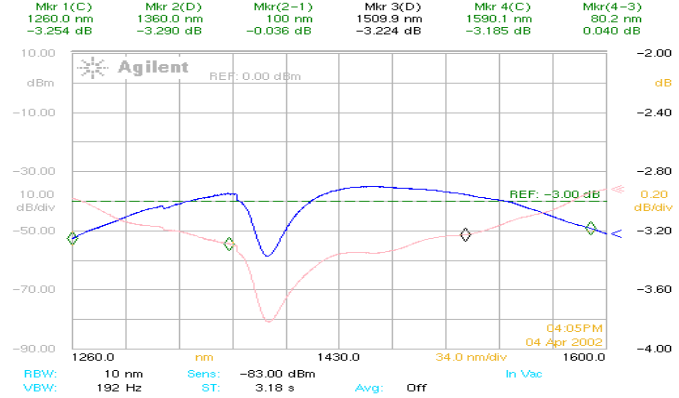

Tabla de pérdida de inserción versus longitud de onda
