Capilar de fibra óptica‌

Capilares de fibra óptica: estructura, propiedades y aplicaciones

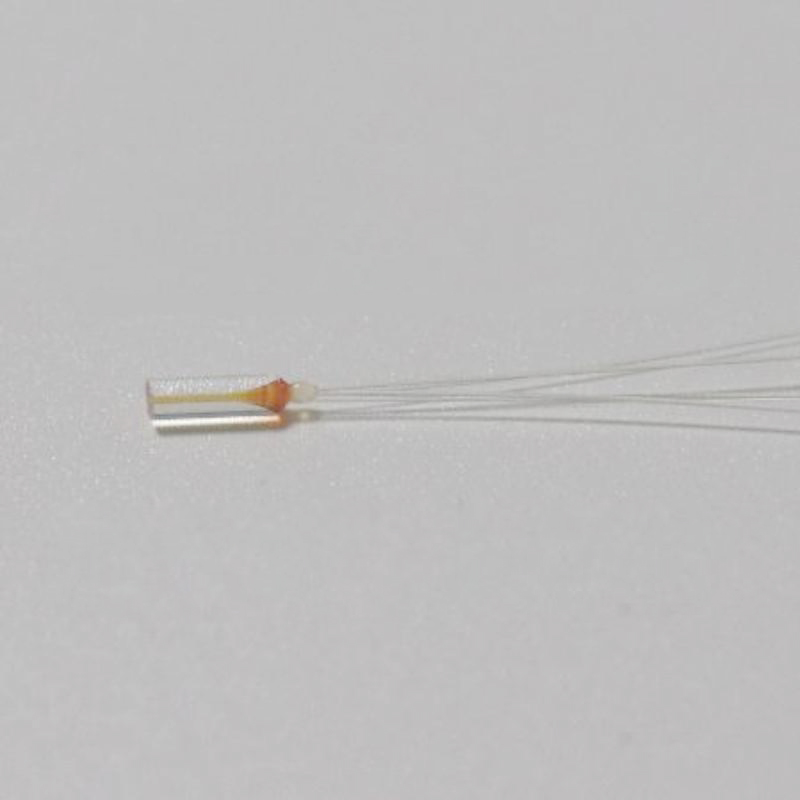

Un capilar de fibra óptica es un componente óptico con canales huecos a escala de micrómetros, fabricado principalmente con sílice fundido de alta pureza o polímeros especializados. Su estructura precisa permite aplicaciones críticas en telecomunicaciones, transmisión láser, sensores y tecnologías médicas.

1. Estructura y materiales

• Materiales nucleares:

  • Capilares de sílice fundido de alta pureza (diámetro interno: 300 nm–100 μm) con tolerancia dimensional ultra estrecha (±0,5 μm) para garantizar estabilidad en la transmisión.

  • Variantes especiales incluyen sílice dopado (ej. con flúor para transmisión UV) y polímeros (ej. polimida para flexibilidad).

• Recubrimiento:

  • Recubrimientos de polimida o acrilato curado con UV ofrecen resistencia mecánica, térmica (hasta 300°C a largo plazo) e inercia química para aplicaciones médicas.

2. Ventajas técnicas

• Rendimiento óptico:

  • Pérdida de dispersión baja (<0,1 dB/m) y alta transparencia en el espectro UV-VIS-NIR. Ejemplo: El Instituto de Óptica Fina de Shanghái logró salida láser ajustable de 147–520 nm con eficiencia de conversión del 15,7% a 320 nm.

• Dinámica de fluidos:

  • Superficies internas lisas (Ra <10 nm) optimizan flujo de líquidos/gases para sensores microfluídicos.

3. Aplicaciones

• Telecomunicaciones:

  • Como insertos de fusible en conectores ópticos, reduciendo pérdida de inserción (<0,2 dB) y desalineación angular.

• Médica/Industrial:

  • Fibras de núcleo líquido (ej. productos Lumatec) permiten transmisión de láser de alta potencia en endoscopías, con 3 veces mejor disipación térmica que fibras de núcleo sólido.

• I+D:

  • Generación de láser ultrarrápido mediante radiación de onda de dispersión, con capacidad de ajuste de longitud de onda.

4. Mercado y personalización

Capilares industriales disponibles en plataformas como 1688, con opciones de diámetro personalizado y recubrimientos.

Conclusión

Con su estructura de ingeniería de precisión y versatilidad material, la tecnología de capilares de fibra óptica es indispensable en aplicaciones ópticas avanzadas.
