Tipo de voltaje Atenuador óptico ajustable - Tipo reflexivo ((MEMS VOA)
autor: Jocelin
2024-10-23
Principio de MEMS VOA
La estructura de la VOA reflexiva basada en la tecnología MEMS se divide principalmente en dos partes. Una parte está compuesta por un colimador que consiste en pines de doble núcleo y una lente C, que sirve como un canal de salida de entrada y reflexión para la luz. Puede optimizar el diseño de parámetros como el ángulo de pendiente del pin, el radio de curvatura de lente C y el material para producir MEMS VOAS con diferentes especificaciones. La otra parte son los sellos MEMS, que encapsulan chips MEMS en un entorno de sellado estable y confiable a través de procesos de precisión como el montaje en la superficie, la unión de alambre y el sellado de vacío. Después de aplicar un voltaje de varios voltios o más a los pines positivos y negativos del dispositivo, debido a la estructura específica del chip MEMS, se genera una fuerza electrostática entre la superficie dorada de oro basada en el silicio y la superficie reflectante placada de oro, lo que impulsa la superficie reflectante del chip de mems para que se rote en un ligero ángulo, lo que resulta en el modesto de desplazamiento sincrónico de la luz de la luz de la luz de los MEMS, lo que provoca el moderno de la superficie de la membs, el moderno de la superficie de los modos de la membs, la superficie de los modos de la membs, provoca el moderno de la superficie de los modos de la luz de los MEMACHE MODATCHE MODATCHE MOMO. Luz devuelta y el campo de modo de fibra de modo único acoplado, lo que resulta en atenuación. A medida que cambia el voltaje aplicado, la atenuación también cambia en consecuencia y es continuamente ajustable. Cuando se aplica un voltaje de polarización inversa entre los electrodos positivos y negativos, el dispositivo aún puede funcionar normalmente.
MemsVOAembalaje

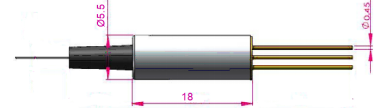

El embalaje de alta precisión es la clave para la producción de MEMS VOAS. La tecnología Guangxun es una de las pocas compañías de dispositivos ópticos en China que empaqueta y produce independientemente MEMS VOAS. Las dimensiones externas de sus MEMS VOAS son de solo 5.5 × 18 mm (excluyendo la longitud de los pasadores de soldadura).
MemsVOA solicitud
La función de MEMS VOA es lograr la atenuación de la ruta óptica, y sus instrucciones de aplicación incluyen principalmente varios aspectos:
1. Utilizado para probar sistemas o integrarse en instrumentos de prueba
2. Balance de potencia, combinado con OADM, o combinado con AWG para formar VMUX
3. Integrado en EDFA, ajuste la pendiente de salida, ajuste la ganancia del amplificador para lograr la función VGA

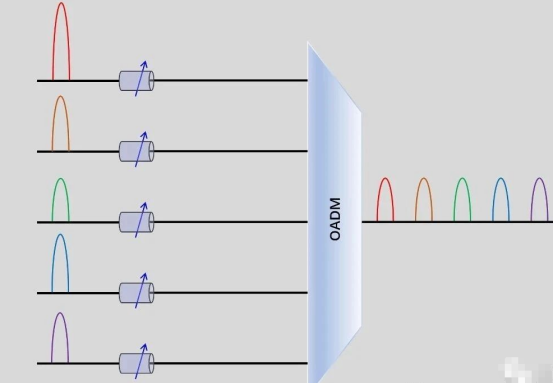

Los escenarios de aplicación de MEMS VOA se concentran en redes troncales y redes de área metropolitana. El siguiente diagrama muestra el equilibrio de potencia de MEMS VOA junto con OADM.
Características del producto:
1. Pérdida de baja inserción
2. Pérdida de baja polarización relacionada con la polarización
3. Diseño compacto, paquete de tamaño pequeño, bajo consumo de energía
4. No es sensible al impacto y la vibración
Alcance de la aplicación:
1. Control de potencia óptica
2. Obtenga el control del amplificador de fibra dopado con erbio
3. Sistema de protección de ruta óptica del receptor
4. Control del interruptor
Los indicadores técnicos de MEMS VOA
Los indicadores técnicos de MEMS VOA incluyen principalmente: rango de longitud de onda de funcionamiento, temperatura de operación, rango de atenuación dinámica, pérdida de inserción (IL), pérdida de retorno (RL), pérdida relacionada con la polarización (PDL), características de temperatura y pérdida relacionada con la longitud de onda (WDL). Los principales indicadores de MEMS VOA fabricados por la tecnología Guangxun se muestran en la Tabla 1, que ha alcanzado un alto nivel del mismo producto en la industria. En comparación con compañías similares, los dispositivos de Guangxun también tienen una mejor capacidad antiestática y estabilidad a largo plazo, y pueden proporcionar de manera flexible productos diferentes requisitos de voltaje (5V y 15V). Además, su peso es inferior a 3G, el consumo de energía es inferior a 5MW y el tiempo de respuesta es generalmente de 2-3 ms, lo que es muy propicio para el empalme del módulo.
Excelentes productos de mantenimiento de polarización, bloqueo en señales ópticas estables sin desviación
