¿Por qué su divisor óptico no puede garantizar la eficiencia de transmisión de las señales ópticas?

2. Causas de pérdida de inserción

• Calidad del material: Los materiales de baja calidad utilizados en la fabricación del divisor pueden aumentar la absorción y la dispersión de la luz dentro del dispositivo.

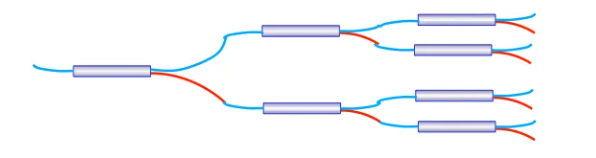

• Problemas de empalme: el empalme de fibra de fibra de fibra de fibra durante el proceso de producción puede introducir pérdidas adicionales. [Figura 2: Imagen del empalme de fibra en un divisor óptico]

Desviación de la relación de división

1. Descripción del problema

2. Efectos sobre la transmisión de la señal

• Distribución de energía desequilibrada: los diferentes puertos de salida pueden tener una potencia óptica desigual, lo que lleva al rendimiento inconsistente de los dispositivos conectados.

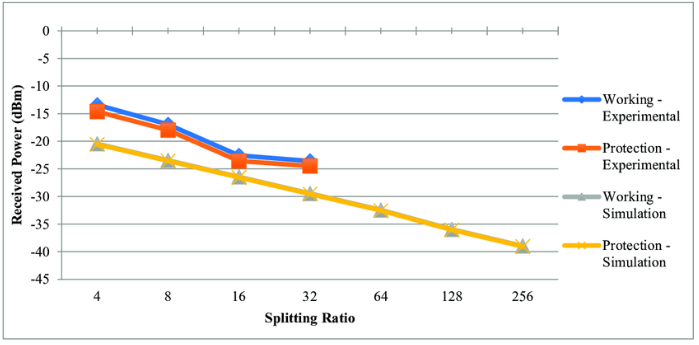

• Inestabilidad de la red: en una red que depende de la división precisa, esto puede causar fluctuaciones en la intensidad de la señal y la inestabilidad general. [Figura 3: Gráfico que muestra el impacto de la desviación de la relación de división en la intensidad de la señal]

Aislamiento insuficiente

1. Definición y consecuencias

2. Razones para un aislamiento insuficiente

• Fallos de diseño: el diseño inadecuado de la estructura interna del divisor puede conducir a un aislamiento deficiente.

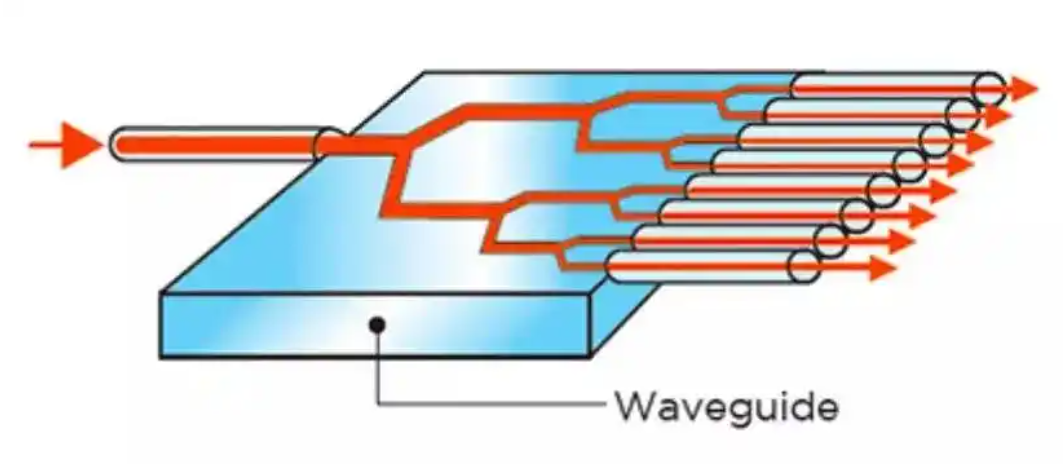

• Tolerancias de fabricación: las variaciones dentro del proceso de fabricación pueden afectar el rendimiento de aislamiento. [Figura 4: Esquema de la estructura de aislamiento en un divisor óptico]

Daño físico

1. Rotura de fibra

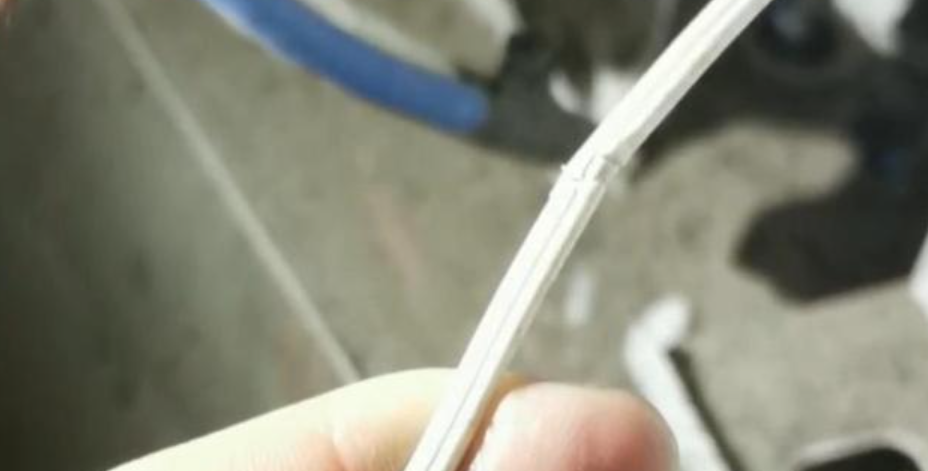

• La rotura de la fibra es un problema común. La parte de fibra del divisor óptico es relativamente frágil. Durante la instalación y el mantenimiento, si se somete a flexión excesiva, estiramiento, compresión o si se encuentra en un entorno duro durante mucho tiempo (como cambios de temperatura drástica, alta humedad o presencia de sustancias corrosivas químicas), la fibra puede romperse. La rotura de la fibra interrumpirá la transmisión de la señal óptica, y todo el divisor no funcionará correctamente. Por ejemplo, durante el sitio de construcción de un divisor óptico, si el personal de la construcción dobla la fibra con un radio que es demasiado pequeño durante la colocación, es fácil hacer que el núcleo de la fibra dentro se rompa, lo que hace que la señal óptica no pueda pasar por esta parte de la fibra. [Figura 5: Imagen de una fibra rota en un divisor óptico]
•

2. Daño del puerto

• Los puertos del divisor, incluidos los puertos de entrada y salida, pueden dañarse durante el enchufe frecuente y la desenchufación de conectores de fibra o cuando se someten a colisiones. El daño en el puerto puede conducir a una mala conexión de las señales ópticas, la potencia óptica inestable, etc. Por ejemplo, si durante el mantenimiento, el enchufe de fibra utilizado no coincide con el puerto del divisor y está enchufado o desenchufado por la fuerza, puede rayar la estructura de alineación de fibra dentro del puerto, reduciendo la eficiencia de acoplamiento de la señal óptica y que afectan la transmisión de la señal óptica. [Figura 6: Imagen de un puerto dañado de un divisor óptico]

Problemas de compatibilidad

1. incompatibilidad con tipos de fibra

• Los divisores ópticos están diseñados para fibras de modo único o de modo múltiple. Si una fibra de modo único está conectado a un divisor de fibra de modo múltiple o viceversa, la eficiencia de transmisión de la señal óptica se reducirá considerablemente o incluso no se puede transmitir normalmente. Esto se debe a que las fibras de modo único y de modo múltiple tienen diferentes diámetros de núcleo, aperturas numéricas y otros parámetros, y tienen diferentes requisitos para el modo de transmisión de señales ópticas. Por ejemplo, durante una actualización de la red interna de un centro de datos, si una fibra de modo único está conectado erróneamente a un divisor de fibra de modo multi -de múltiples originalmente, causará fallas en la comunicación óptica entre los servidores, y la tasa de error de transmisión de datos aumentará significativamente.

2. Incompatibilidad con equipo óptico

• Los diferentes equipos ópticos de los fabricantes pueden tener diferentes especificaciones para parámetros, como el rango de longitud de onda y los requisitos de potencia de las señales ópticas. Si las características de la señal óptica de salida del divisor óptico no coinciden con el equipo óptico conectado, se producirán problemas como la incapacidad del equipo para reconocer la señal y la operación anormal. Por ejemplo, algunos equipos de terminales de red ópticos temprano en etapa solo pueden soportar la recepción de señales ópticas dentro de un rango de longitud de onda específica, y si las señales ópticas de divister ópticas recién instaladas, el equipo terminal no podrá funcionar normalmente.

Conclusión
