¿Qué es un loopback de fibra óptica?
autor: Lawson
2025-08-21

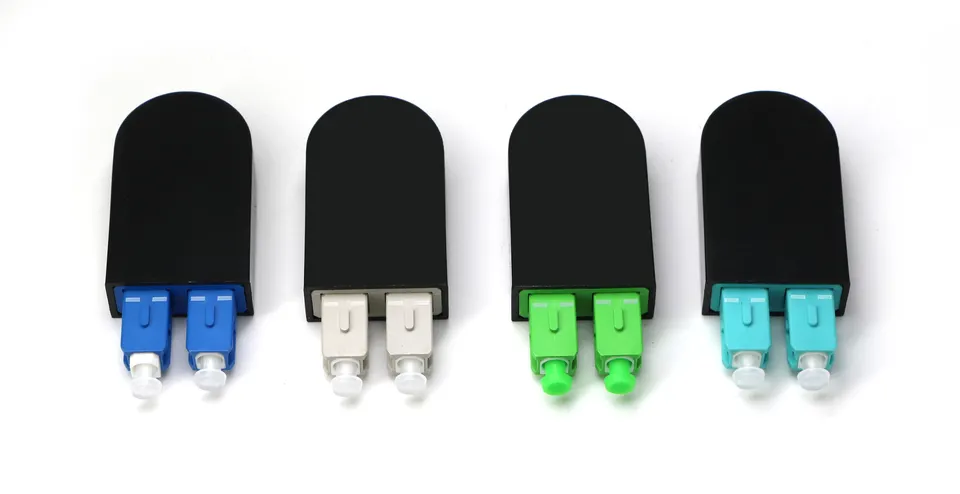

Definición de loopback de fibra óptica
La unidad de bucle de fibra óptica, también conocida como unidad de bucle de fibra óptica, módulo de bucle de fibra óptica, etc., es un componente óptico especialmente diseñado. El principio central es guiar directamente la señal óptica emitida por el extremo transmisor (TX) del dispositivo al extremo receptor (RX) del mismo dispositivo, formando un bucle de señal cerrado. En pocas palabras, es como construir una "carretera de señal" dentro del dispositivo, permitiendo que las señales ópticas completen una prueba de transmisión completa sin pasar por enlaces externos. Este diseño de "bucle de autocierre" permite a los ingenieros probar de forma independiente las funciones de emisión y recepción de luz de los dispositivos sin depender de dispositivos externos o enlaces complejos.
La unidad de bucle de fibra óptica, también conocida como unidad de bucle de fibra óptica, módulo de bucle de fibra óptica, etc., es un componente óptico especialmente diseñado. El principio central es guiar directamente la señal óptica emitida por el extremo transmisor (TX) del dispositivo al extremo receptor (RX) del mismo dispositivo, formando un bucle de señal cerrado. En pocas palabras, es como construir una "carretera de señal" dentro del dispositivo, permitiendo que las señales ópticas completen una prueba de transmisión completa sin pasar por enlaces externos. Este diseño de "bucle de autocierre" permite a los ingenieros probar de forma independiente las funciones de emisión y recepción de luz de los dispositivos sin depender de dispositivos externos o enlaces complejos.
Tipo de loopback de fibra óptica
Existen muchos tipos de bucles de fibra óptica, que se pueden clasificar en varios tipos de acuerdo con diferentes estándares de clasificación. Los siguientes son algunos métodos de clasificación comunes y productos correspondientes:
Loopback de fibra óptica de modo único: adecuado para sistemas de transmisión de fibra óptica de larga distancia y alta velocidad, como cables ópticos transurbanos, cables ópticos submarinos, etc. Utiliza fibra de modo único, que puede transmitir señales ópticas de modo único, reducir eficazmente la atenuación y dispersión de la señal y garantizar la estabilidad de la transmisión de larga distancia. Por ejemplo, los loopbacks de fibra óptica LC/APC de modo único, con sus conectores LC compactos y diseño de cara terminal APC, pueden proporcionar baja pérdida de inserción y alta pérdida de retorno, y se usan ampliamente en pruebas de telecomunicaciones y laboratorios de fibra óptica.
Loopback de fibra óptica multimodo: utilizado principalmente para escenarios de transmisión de fibra óptica de corta distancia, como LAN interna de empresas, conexiones internas de centros de datos, etc. Las fibras ópticas multimodo pueden transmitir simultáneamente múltiples modos de señales ópticas a un costo relativamente bajo. Al igual que el loopback de fibra óptica OM4 MPO multimodo, soporta pruebas de loopback de 12 fibras de núcleo y es adecuado para la gestión de fibra de alta densidad y aplicaciones ópticas paralelas.
Existen muchos tipos de bucles de fibra óptica, que se pueden clasificar en varios tipos de acuerdo con diferentes estándares de clasificación. Los siguientes son algunos métodos de clasificación comunes y productos correspondientes:
Loopback de fibra óptica de modo único: adecuado para sistemas de transmisión de fibra óptica de larga distancia y alta velocidad, como cables ópticos transurbanos, cables ópticos submarinos, etc. Utiliza fibra de modo único, que puede transmitir señales ópticas de modo único, reducir eficazmente la atenuación y dispersión de la señal y garantizar la estabilidad de la transmisión de larga distancia. Por ejemplo, los loopbacks de fibra óptica LC/APC de modo único, con sus conectores LC compactos y diseño de cara terminal APC, pueden proporcionar baja pérdida de inserción y alta pérdida de retorno, y se usan ampliamente en pruebas de telecomunicaciones y laboratorios de fibra óptica.
Loopback de fibra óptica multimodo: utilizado principalmente para escenarios de transmisión de fibra óptica de corta distancia, como LAN interna de empresas, conexiones internas de centros de datos, etc. Las fibras ópticas multimodo pueden transmitir simultáneamente múltiples modos de señales ópticas a un costo relativamente bajo. Al igual que el loopback de fibra óptica OM4 MPO multimodo, soporta pruebas de loopback de 12 fibras de núcleo y es adecuado para la gestión de fibra de alta densidad y aplicaciones ópticas paralelas.
Función de loopback de fibra óptica
Los loopbacks de fibra óptica desempeñan un papel crucial en las pruebas de red, el diagnóstico y la solución de problemas, con las siguientes funciones principales:
Autoprueba de la función del equipo: mediante la conexión del bucle de fibra óptica a la interfaz óptica del equipo, los ingenieros pueden detectar rápidamente si los módulos emisores y receptores de luz del equipo están funcionando correctamente. Si el dispositivo es capaz de enviar y recibir señales de bucle de forma normal, indica que el módulo óptico del dispositivo está funcionando correctamente; Por el contrario, puede haber fallas del módulo óptico o problemas de configuración.
Evaluación de la calidad del enlace: Después de colocar el enlace de fibra óptica, se puede usar un bucle de fibra óptica para evaluar la calidad del enlace. Al detectar parámetros como la resistencia, la pérdida y la tasa de error de bit de la señal de bucle, los ingenieros pueden determinar si hay problemas con conexiones deficientes, flexión excesiva de fibra, contaminación del conector, etc. en el enlace, y repararlos y optimizarlos rápidamente.
Prueba del rendimiento de la red: Durante las actualizaciones o expansiones de la red, se pueden usar loopbacks de fibra óptica para probar indicadores de rendimiento de la red como ancho de banda, latencia y jitter. Al simular escenarios reales de transmisión de datos, los ingenieros pueden evaluar la capacidad de carga y la estabilidad de la red, proporcionando una base para la optimización y el ajuste de la red.
Localización y aislamiento de fallas: Cuando ocurre una falla de red, los loopbacks de fibra óptica pueden ayudar a los ingenieros a localizar rápidamente el punto de falla. Mediante el uso de loopbacks en diferentes nodos para pruebas, los ingenieros pueden reducir gradualmente el alcance de la falla, en última instancia determinar la ubicación específica de la falla y tomar las medidas correspondientes para la reparación.
Los loopbacks de fibra óptica desempeñan un papel crucial en las pruebas de red, el diagnóstico y la solución de problemas, con las siguientes funciones principales:
Autoprueba de la función del equipo: mediante la conexión del bucle de fibra óptica a la interfaz óptica del equipo, los ingenieros pueden detectar rápidamente si los módulos emisores y receptores de luz del equipo están funcionando correctamente. Si el dispositivo es capaz de enviar y recibir señales de bucle de forma normal, indica que el módulo óptico del dispositivo está funcionando correctamente; Por el contrario, puede haber fallas del módulo óptico o problemas de configuración.
Evaluación de la calidad del enlace: Después de colocar el enlace de fibra óptica, se puede usar un bucle de fibra óptica para evaluar la calidad del enlace. Al detectar parámetros como la resistencia, la pérdida y la tasa de error de bit de la señal de bucle, los ingenieros pueden determinar si hay problemas con conexiones deficientes, flexión excesiva de fibra, contaminación del conector, etc. en el enlace, y repararlos y optimizarlos rápidamente.
Prueba del rendimiento de la red: Durante las actualizaciones o expansiones de la red, se pueden usar loopbacks de fibra óptica para probar indicadores de rendimiento de la red como ancho de banda, latencia y jitter. Al simular escenarios reales de transmisión de datos, los ingenieros pueden evaluar la capacidad de carga y la estabilidad de la red, proporcionando una base para la optimización y el ajuste de la red.
Localización y aislamiento de fallas: Cuando ocurre una falla de red, los loopbacks de fibra óptica pueden ayudar a los ingenieros a localizar rápidamente el punto de falla. Mediante el uso de loopbacks en diferentes nodos para pruebas, los ingenieros pueden reducir gradualmente el alcance de la falla, en última instancia determinar la ubicación específica de la falla y tomar las medidas correspondientes para la reparación.
Ventajas y desventajas de los loopbacks de fibra óptica
Ventajas
Fácil de operar: El uso de loopbacks de fibra óptica es muy simple, simplemente conectándolo a la interfaz óptica del dispositivo para pruebas, sin necesidad de configuración y depuración complejas. Incluso los principiantes pueden empezar rápidamente, mejorando en gran medida la eficiencia de las pruebas.
Bajo costo: en comparación con otros equipos de prueba de red profesionales, los loopbacks de fibra óptica tienen un precio relativamente bajo y una alta eficacia en función de los costos. Para algunas empresas e instituciones con presupuesto limitado, es una herramienta de prueba muy práctica.
Feedback rápido: mediante el uso de loopbacks de fibra óptica para pruebas, se pueden obtener resultados de pruebas en tiempo real, lo que permite a los ingenieros entender rápidamente el estado del equipo y los enlaces, tomar medidas oportunas para resolver problemas y reducir el impacto de fallas de red en el negocio.
Los loopbacks de fibra óptica soportan múltiples tipos de fibras y conectores, y se pueden aplicar ampliamente en diferentes escenarios de red como telecomunicaciones, centros de datos, redes empresariales, etc. Ya se trate de conectores de fibra monomodo o multimodo, LC, SC o MPO, se pueden encontrar loopbacks correspondientes para pruebas.
Fácil de operar: El uso de loopbacks de fibra óptica es muy simple, simplemente conectándolo a la interfaz óptica del dispositivo para pruebas, sin necesidad de configuración y depuración complejas. Incluso los principiantes pueden empezar rápidamente, mejorando en gran medida la eficiencia de las pruebas.
Bajo costo: en comparación con otros equipos de prueba de red profesionales, los loopbacks de fibra óptica tienen un precio relativamente bajo y una alta eficacia en función de los costos. Para algunas empresas e instituciones con presupuesto limitado, es una herramienta de prueba muy práctica.
Feedback rápido: mediante el uso de loopbacks de fibra óptica para pruebas, se pueden obtener resultados de pruebas en tiempo real, lo que permite a los ingenieros entender rápidamente el estado del equipo y los enlaces, tomar medidas oportunas para resolver problemas y reducir el impacto de fallas de red en el negocio.
Los loopbacks de fibra óptica soportan múltiples tipos de fibras y conectores, y se pueden aplicar ampliamente en diferentes escenarios de red como telecomunicaciones, centros de datos, redes empresariales, etc. Ya se trate de conectores de fibra monomodo o multimodo, LC, SC o MPO, se pueden encontrar loopbacks correspondientes para pruebas.
Desventajas
Capacidades de prueba limitadas: los loopbacks de fibra óptica se centran principalmente en las pruebas funcionales básicas de equipos y enlaces, con capacidades de prueba limitadas para algunos protocolos de red complejos y aplicaciones de alto nivel. Al realizar pruebas de red completas, puede ser necesario combinar otras herramientas de prueba profesionales.
Capacidades de prueba limitadas: los loopbacks de fibra óptica se centran principalmente en las pruebas funcionales básicas de equipos y enlaces, con capacidades de prueba limitadas para algunos protocolos de red complejos y aplicaciones de alto nivel. Al realizar pruebas de red completas, puede ser necesario combinar otras herramientas de prueba profesionales.
Cómo usar un loopback de fibra óptica
Elija el loopback apropiado: En función de las características del equipo de prueba y el enlace, seleccione el loopback de fibra óptica que coincida con él. Por ejemplo, si el dispositivo utiliza una interfaz de fibra óptica de modo único con conectores LC, debe seleccionarse un loopback de fibra óptica LC de modo único.
Verifique el tipo de puerto: Confirme el tipo y la ubicación de la interfaz óptica en el dispositivo para asegurarse de que el loopback puede conectarse correctamente. Los diferentes tipos de dispositivos pueden tener diferentes diseños y etiquetas de interfaz óptica, y es necesario revisar cuidadosamente el manual del dispositivo o los documentos relacionados.
Inserte el bucle de fibra óptica: Inserte cuidadosamente el bucle de fibra óptica en la interfaz óptica del dispositivo, asegurando una conexión segura. Durante el proceso de inserción, es importante evitar una fuerza excesiva para evitar daños al conector o a la interfaz del dispositivo.
Ejecución de herramientas de prueba: El software de prueba de red o los comandos se pueden usar para enviar señales de prueba y monitorear la recepción de señales de loopback. Por ejemplo, el uso de un medidor de potencia óptico puede medir la fuerza de la señal de bucle de retorno, y el uso de un medidor de error de bit puede detectar la tasa de error de bit de la señal.
Evaluar los resultados de las pruebas: en función de los resultados que muestra la herramienta de prueba, determinar el estado del equipo y los enlaces. Si los resultados de la prueba son normales, indica que el equipo y el enlace están funcionando bien; Si hay un problema, se deben realizar investigaciones y reparaciones adicionales basadas en información específica de error.
Desconecte el bucle: Después de completar la prueba, desconecte cuidadosamente el bucle de fibra óptica de la interfaz óptica del dispositivo para evitar dañar el conector.
Elija el loopback apropiado: En función de las características del equipo de prueba y el enlace, seleccione el loopback de fibra óptica que coincida con él. Por ejemplo, si el dispositivo utiliza una interfaz de fibra óptica de modo único con conectores LC, debe seleccionarse un loopback de fibra óptica LC de modo único.
Verifique el tipo de puerto: Confirme el tipo y la ubicación de la interfaz óptica en el dispositivo para asegurarse de que el loopback puede conectarse correctamente. Los diferentes tipos de dispositivos pueden tener diferentes diseños y etiquetas de interfaz óptica, y es necesario revisar cuidadosamente el manual del dispositivo o los documentos relacionados.
Inserte el bucle de fibra óptica: Inserte cuidadosamente el bucle de fibra óptica en la interfaz óptica del dispositivo, asegurando una conexión segura. Durante el proceso de inserción, es importante evitar una fuerza excesiva para evitar daños al conector o a la interfaz del dispositivo.
Ejecución de herramientas de prueba: El software de prueba de red o los comandos se pueden usar para enviar señales de prueba y monitorear la recepción de señales de loopback. Por ejemplo, el uso de un medidor de potencia óptico puede medir la fuerza de la señal de bucle de retorno, y el uso de un medidor de error de bit puede detectar la tasa de error de bit de la señal.
Evaluar los resultados de las pruebas: en función de los resultados que muestra la herramienta de prueba, determinar el estado del equipo y los enlaces. Si los resultados de la prueba son normales, indica que el equipo y el enlace están funcionando bien; Si hay un problema, se deben realizar investigaciones y reparaciones adicionales basadas en información específica de error.
Desconecte el bucle: Después de completar la prueba, desconecte cuidadosamente el bucle de fibra óptica de la interfaz óptica del dispositivo para evitar dañar el conector.
ZG Tech Fibra Óptica Loopback
Como proveedor líder especializado en soluciones de fibra óptica, ZG Tech ofrece una amplia gama de productos de loopback de fibra óptica a sus clientes. Nuestros productos cubren fibras ópticas de modo único y multimodo, varios tipos de conectores y pueden satisfacer las necesidades de prueba de diferentes usuarios.
Los loopbacks de fibra óptica de ZG Tech se utilizan ampliamente en pruebas de telecomunicaciones, laboratorios de fibra óptica, pruebas FTTX, infraestructura de centros de datos, gestión de fibra de alta densidad y otros campos, proporcionando soluciones de prueba eficientes y fiables para operadores e ingenieros de red.
Como proveedor líder especializado en soluciones de fibra óptica, ZG Tech ofrece una amplia gama de productos de loopback de fibra óptica a sus clientes. Nuestros productos cubren fibras ópticas de modo único y multimodo, varios tipos de conectores y pueden satisfacer las necesidades de prueba de diferentes usuarios.
Los loopbacks de fibra óptica de ZG Tech se utilizan ampliamente en pruebas de telecomunicaciones, laboratorios de fibra óptica, pruebas FTTX, infraestructura de centros de datos, gestión de fibra de alta densidad y otros campos, proporcionando soluciones de prueba eficientes y fiables para operadores e ingenieros de red.
Conclusión
Los loopbacks de fibra óptica, como una herramienta importante para la solución de problemas de red, se han convertido en un asistente confiable para los ingenieros de red debido a sus ventajas de fácil operación, bajo costo y rápida retroalimentación. Aunque tiene ciertas limitaciones, desempeña un papel insustituible en las pruebas básicas de equipos y enlaces. ZG Tech, con sus productos de alta calidad y servicios profesionales, ofrece a los usuarios soluciones de loopback de fibra óptica de alta calidad. Ya sea un operador de red, administrador de centro de datos o ingeniero de red empresarial, elegir los loopbacks de fibra óptica de ZG Tech traerá gran comodidad y protección a su trabajo de prueba y solución de problemas de red. ¡Utilizemos el loopback de fibra óptica como una "sonda precisa" para desbloquear una nueva postura para un diagnóstico de fallas eficiente y construir conjuntamente un mundo de red estable y confiable!
Los loopbacks de fibra óptica, como una herramienta importante para la solución de problemas de red, se han convertido en un asistente confiable para los ingenieros de red debido a sus ventajas de fácil operación, bajo costo y rápida retroalimentación. Aunque tiene ciertas limitaciones, desempeña un papel insustituible en las pruebas básicas de equipos y enlaces. ZG Tech, con sus productos de alta calidad y servicios profesionales, ofrece a los usuarios soluciones de loopback de fibra óptica de alta calidad. Ya sea un operador de red, administrador de centro de datos o ingeniero de red empresarial, elegir los loopbacks de fibra óptica de ZG Tech traerá gran comodidad y protección a su trabajo de prueba y solución de problemas de red. ¡Utilizemos el loopback de fibra óptica como una "sonda precisa" para desbloquear una nueva postura para un diagnóstico de fallas eficiente y construir conjuntamente un mundo de red estable y confiable!
Referencias: //en.wikipedia.org/wiki/Loopback

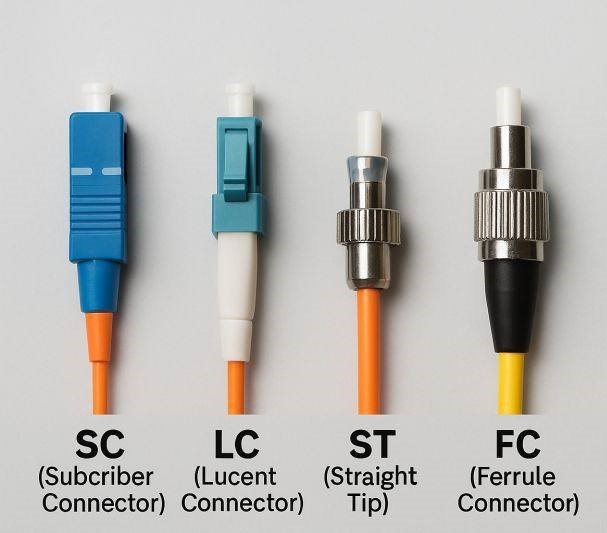

¿Qué son los conectores de fibra óptica SC, LC, ST, FC?

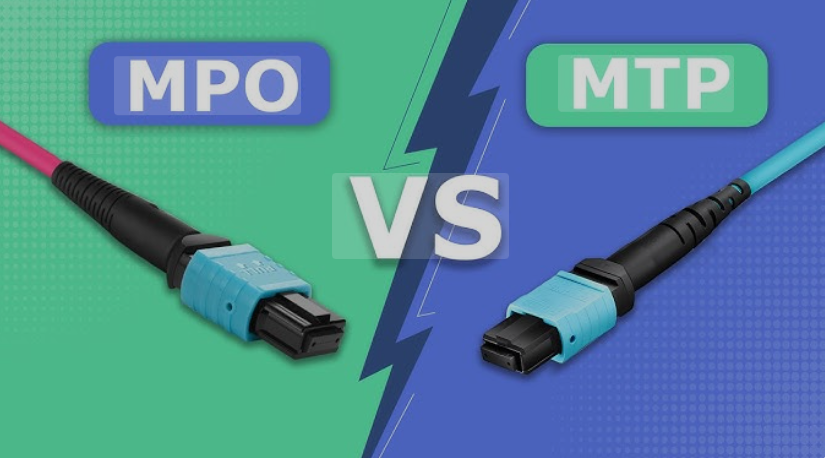

MTP vs MPO: ¿Cuáles son las diferencias?
