¿Qué es una matriz de fibra óptica?
autor: Lawson
2025-09-20
Definición
La matriz de fibra (FA) es un dispositivo óptico pasivo fundamental. Su función principal es fijar y empaquetar múltiples fibras ópticas en paralelo con espaciamiento y disposición extremadamente precisos en un sustrato con microranuras (como vidrio, silicio), formando una interfaz óptica multicanal estandarizada.
La matriz de fibra (FA) es un dispositivo óptico pasivo fundamental. Su función principal es fijar y empaquetar múltiples fibras ópticas en paralelo con espaciamiento y disposición extremadamente precisos en un sustrato con microranuras (como vidrio, silicio), formando una interfaz óptica multicanal estandarizada.

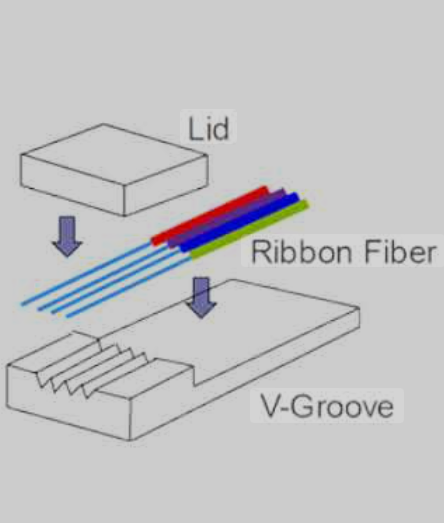

Estructura y fabricación
La fabricación de matrices de fibra óptica es un proceso de alta precisión que incluye principalmente tres partes:
La fabricación de matrices de fibra óptica es un proceso de alta precisión que incluye principalmente tres partes:
Sustrato:
Por lo general hecho de vidrio, silicio o cuarzo.
Una serie de ranuras en V con igual distancia y profundidad se mecanizan en la superficie mediante tecnología de grabado de precisión. Estas ranuras son cruciales para el posicionamiento preciso de las fibras ópticas.
Fibras ópticas:
Utilizar fibra desnuda con un diámetro exterior estándar (generalmente 125 m m) (es decir, sin la capa de recubrimiento).
Coloque cada fibra desnuda con precisión en la ranura en forma de V.
Adhesivo y embalaje:
Utiliza un adhesivo de curado ultravioleta (UV) o un adhesivo termoendurecible para fijar permanentemente la fibra óptica en la ranura.
Por último, agrega una placa de cubierta para el envasado y la protección.
Postprocesamiento clave - Pulido de cara final:
Este es un paso crucial. La cara final de la matriz fija debe ser molida y pulida para hacerla extremadamente lisa y plana.
La cara final generalmente se pulida a un ángulo de 8 °, lo que puede minimizar la reflexión (pérdida de retorno) de las señales ópticas en la interfaz y garantizar una transmisión eficiente de la luz.
Funciones y características
La razón por la que las matrices de fibra óptica son indispensables se debe a sus siguientes características clave:
Posicionamiento de alta precisión: la tecnología de ranura en V garantiza una distancia muy precisa ( Pitch, comúnmente 250 µm o 127 µm ) entre los núcleos de todas las fibras ópticas.
Baja pérdida de inserción: El proceso de pulido preciso da como resultado una pérdida mínima de energía de la señal óptica en el punto de conexión.
Integración de alta densidad: puede integrar decenas o incluso cientos de canales de fibra en un volumen muy pequeño.
Alta fiabilidad: La robusta estructura de envasado le permite resistir las influencias ambientales como las vibraciones y los cambios de temperatura, con un rendimiento estable.
Flexibilidad de personalización: Los tipos de fibra (monomodo, multimodo, mantenimiento de polarización), números de canal, ángulos de molienda y formas de cara final se pueden personalizar según las necesidades para adaptarse a diversos escenarios de aplicación.
La razón por la que las matrices de fibra óptica son indispensables se debe a sus siguientes características clave:
Posicionamiento de alta precisión: la tecnología de ranura en V garantiza una distancia muy precisa ( Pitch, comúnmente 250 µm o 127 µm ) entre los núcleos de todas las fibras ópticas.
Baja pérdida de inserción: El proceso de pulido preciso da como resultado una pérdida mínima de energía de la señal óptica en el punto de conexión.
Integración de alta densidad: puede integrar decenas o incluso cientos de canales de fibra en un volumen muy pequeño.
Alta fiabilidad: La robusta estructura de envasado le permite resistir las influencias ambientales como las vibraciones y los cambios de temperatura, con un rendimiento estable.
Flexibilidad de personalización: Los tipos de fibra (monomodo, multimodo, mantenimiento de polarización), números de canal, ángulos de molienda y formas de cara final se pueden personalizar según las necesidades para adaptarse a diversos escenarios de aplicación.
Escenarios de aplicación y desarrollo
Los escenarios de aplicación de matrices de fibra óptica incluyen, pero no se limitan a, guías de onda ópticas planas y rejillas de guía de onda de matrices; Dispositivos de fibra óptica de matriz activa/pasiva, sistemas microelectromecánicos; Módulo óptico multicanal. Con el desarrollo del campo de la comunicación, la demanda de transmisión de fibra óptica de alta velocidad y alta densidad se ha vuelto cada vez más urgente. La expansión de matrices de fibra unidimensionales en matrices de fibra bidimensionales (matrices de fibra 2D, también conocidos como matrices de superficie de fibra) se ha vuelto inevitable.
Si todavía tiene alguna pregunta sobre matrices de fibra óptica, por favor visite nuestro sitio web www.optical-solution.com y póngase en contacto con nosotros a través de zgsales5@optical-solution.com póngase en contacto con nosotros.
Los escenarios de aplicación de matrices de fibra óptica incluyen, pero no se limitan a, guías de onda ópticas planas y rejillas de guía de onda de matrices; Dispositivos de fibra óptica de matriz activa/pasiva, sistemas microelectromecánicos; Módulo óptico multicanal. Con el desarrollo del campo de la comunicación, la demanda de transmisión de fibra óptica de alta velocidad y alta densidad se ha vuelto cada vez más urgente. La expansión de matrices de fibra unidimensionales en matrices de fibra bidimensionales (matrices de fibra 2D, también conocidos como matrices de superficie de fibra) se ha vuelto inevitable.
Si todavía tiene alguna pregunta sobre matrices de fibra óptica, por favor visite nuestro sitio web www.optical-solution.com y póngase en contacto con nosotros a través de zgsales5@optical-solution.com póngase en contacto con nosotros.
