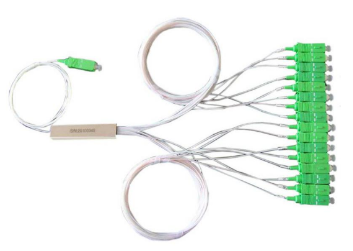

Divisor PLC sin bloques 1x16
Descripción general de productos:
Divisor PLC sin bloques 1x16
El divisor PLC Blockless 1x16 de ZG Tech es un tipo de dispositivo óptico integrado de guía de onda plana. El divisor PLC Blockless 1x16 puede ser de 1260 nm ~ 1650 nm, una gama tan amplia de longitudes de onda de reserva de potencia de luz en la realización, la distribución del rango de longitud de onda cubre la tecnología EPON utilizada 1310 nm. 1490 nm y 1550 nm tres longitudes de onda. Especialmente adecuado para el sistema de red de fibra FTTP con tecnología de acceso a red óptica pasiva Ethernet EPON, uso de distribuidor óptico pasivo (POS) de banda ancha.
Características | Aplicaciones |
Baja pérdida de inserción y alta uniformidad. | Aplicación FTTX |
Especificaciones de rendimiento:
Divisor PLC sin bloques 1x16
Tipo | 1x16 | |
Longitud de onda operativa (nm) | 1260~1650 | |
Pérdida de inserción (dB) | Típico | 13.6 |
Máximo | 13.8 | |
Uniformidad (dB) | Máximo | 1.0 |
Pérdida dependiente de la polarización (dB) | Máximo | 0,2 |
Pérdida de retorno (dB) | Mínimo | ≥50 |
Directividad (dB) | Mínimo | ≥55 |
Temperatura de funcionamiento (℃) | -20 a 75 | |
Temperatura de almacenamiento (℃) | -40 a 85 | |
Tipo de fibra óptica | SMF-28 O el cliente lo requiere | |
Longitud de fibra óptica (m) | 1.0 o personalizar | |
Observaciones:
Divisor PLC sin bloques 1x16
1.Todas las mediciones a temperatura ambiente.
2. Las especificaciones excluyen la pérdida del conector.
3.La pérdida de inserción, si tiene conector, PC/UPC, será 0,2 dB mayor; El conector APC será 0,3 dB más alto.
4.Pérdida de retorno, si tiene conector APC>60dB,UPC>55dB.

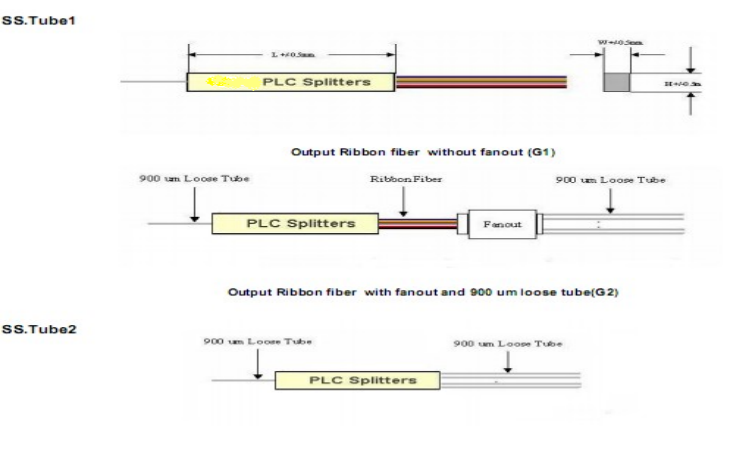

Dibujo del paquete de tubos de acero inoxidable:
Divisor PLC sin bloques 1x16
Dimensiones del paquete de tubos de acero inoxidable:
Divisor PLC sin bloques 1x16
Tipo de PLC | 1x16 |
tubo SS1 (mm) | 4x4x40/ 4x7x50 |
tubo SS2 (mm) | 4x12x60 |
Información sobre pedidos:
Divisor PLC sin bloques 1x16
ZP | Canal | Tipo de paquete | Tipo de fibra | Tipo de conector en | Tipo de conector de salida | Fibra |
Z = ZG TECNOLOGÍA p= | 0102=1x16 | D=dispositivo de fibra desnuda (tubo SS 1) F=tipo de distribución en abanico M=Mini módulo (tubo SS 2) | 0=250um fibra desnuda 1=tubo suelto de 900um | 0=sin conector | 0=sin conector | 10=1 metro 15=1,5 metros 20=2,0 metros 30=3,0 metros |
Detalle del embalaje:
Divisor PLC sin bloques 1x16

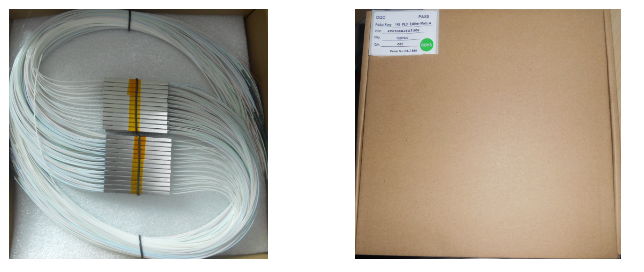

Método 1: Se fijaron 50 piezas en algodón perlado (tamaño: 0,5 x 25 x 25 cm), y se empaquetarán dos piezas de algodón perlado en una pequeña caja de papel (tamaño: 27 x 25 x 6,5 cm), en total 150 piezas por caja. Este método es adecuado para el divisor PLC sin conector. Luego se empaquetarán en una caja principal. Puede ahorrar el volumen de embalaje y los costos de envío. Como las siguientes imágenes:

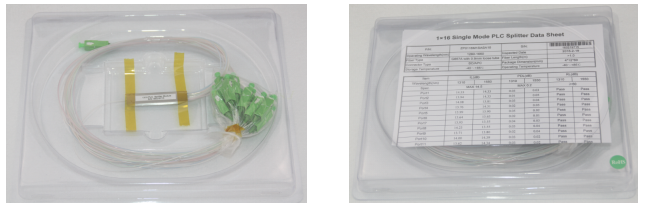

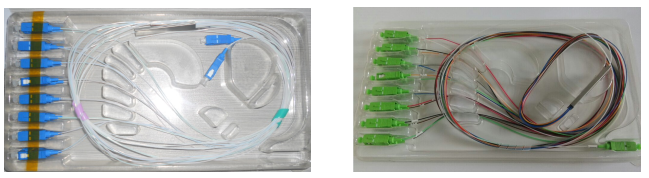

Método 2: Empaquetados en una caja pequeña (tamaño: 171,5x132,5x21 mm), 2 unidades por caja, luego se empaquetarán en una caja principal. Es adecuado para el divisor PLC con conectores. Como las siguientes imágenes:

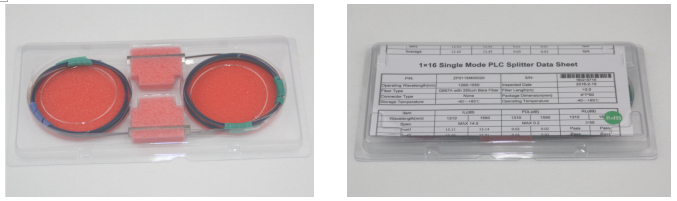

Método 3: empacar en una caja pequeña (tamaño: 240x126x12 mm), 1 o 2 unidades por caja, luego se empaquetarán en una caja principal. Es adecuado para el divisor PLC sin conector o divisor de fibra de cinta/fibra desnuda. Como las siguientes imágenes:

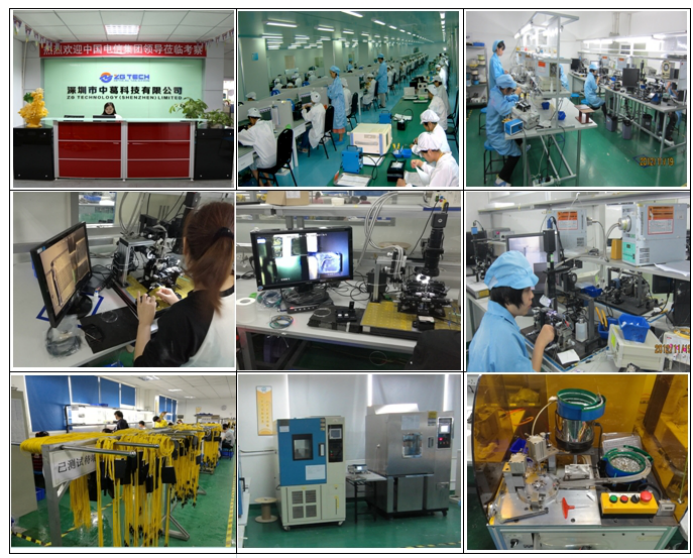

Información de la empresa:
Divisor PLC sin bloques 1x16
Información de pago y envío:
Divisor PLC sin bloques 1x16
