La diferencia entre MTP y MPO Fiber y cómo usarlos
autor: MM
2024-12-09
1. Descripción general de la fibra MPO
MPO significa empuje multifibra. La fibra MPO generalmente se refiere al cable de parche de fibra MPO de uso común. Este cable de parche de fibra es una línea de conexión compuesta de conectores MPO y cables ópticos. El conector del cable de parche de fibra MPO es un tipo de conector de fibra de múltiples núcleos, que es adoptado por el estándar IEEE como un tipo de conector para la transmisión de 40 g/100 g. Es lo mismo que los cables de parche de fibra LC/SC/FC, la diferencia es la diferencia en el número de conectores y núcleos de fibra. Los conectores MPO son más complejos que LC/SC/FC. El sistema de preconección de fibra de alta densidad de MPO se utiliza actualmente principalmente en tres áreas principales: aplicaciones en entornos de alta densidad en centros de datos, aplicaciones de fibra a construcción y aplicaciones de conexión dentro de equipos de transceptor óptico, como divisores y módulos ópticos.
2. Descripción general de la fibra MTP
MTP significa tapón terminal multifibra. MTP Fiber es una versión mejorada de MPO Fiber, con un conector MPO de alto rendimiento de diseño innovador. En comparación con los conectores MPO generales, los conectores de fibra MTP se han mejorado en términos de rendimiento y adaptabilidad. MTP cumple con todos los estándares profesionales de conectores MPO, lo que significa que no hay ningún problema en la actualización de los conectores MPO existentes a los conectores MTP para obtener un mejor rendimiento. Los conectores MTP están registrados por US CONEC en los Estados Unidos y están protegidos por patentes. Las fibras ópticas de MPO siguen siendo las más comunes en el mercado, y MTP es raro.
3. El número de núcleos de fibra de MTP y MPO óptico de fibra CABLfrasco
A diferencia de las fibras ópticas LC/SC/FC convencionales, las fibras ópticas MPO/MTP tienen una gran diferencia en el número de núcleos de fibra. Los componentes del conector MPO/MTP pueden acomodar 6 a 144 fibras ópticas, y las fibras ópticas de 12 núcleos y 24 núcleos actualmente se usan más comúnmente en el mercado. Según la especificación, las fibras ópticas MPO/MTP de 12 núcleos están dispuestas en una fila horizontal, y se organizan núcleos de 24 núcleos o más en múltiples filas horizontales. Generalmente se usa para la conexión y transmisión de módulos ópticos de 40 g o 100 g.
Hay dos tipos de conectores de fibra MPO/MTP: hombres y mujeres. El conector masculino tiene dos alfileres, mientras que el conector femenino no tiene alfileres. La conexión entre el conector de fibra MPO/MTP y el módulo óptico se coloca con precisión y se conecta a través de pines. Los dos conectores que están conectados entre sí deben ser un hombre y una mujer.
MPO/MTP se puede dividir en tres tipos de acuerdo con la disposición correspondiente de las posiciones del núcleo de la fibra: escriba un tipo recto; Tipo B Tipo escalonado; Tipo C Tipo emparejado escalonado

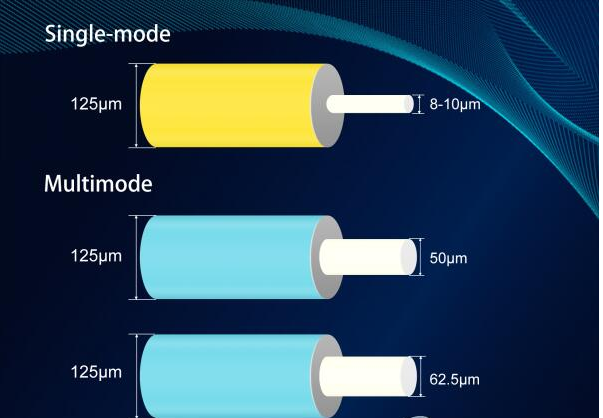

Las fibras MPO/MTP pueden admitir fibras de modo único y multimodo, pero el modo específico depende de la aplicación y la distancia que debe transmitirse la señal.
Las fibras MPO/MTP de modo único están diseñadas para la transmisión de larga distancia. Utilizan un solo hilo de fibra de vidrio para transmitir un solo haz de luz. Las fibras MPO/MTP de modo único pueden transmitir datos de hasta 100 kilómetros.
Las fibras MPO/MTP multimodo están diseñadas para la transmisión de datos de corta distancia. Utilizan múltiples rutas (modos) para transmitir la luz, lo que les permite llevar velocidades de datos más altas que las fibras de modo único. Sin embargo, esto también significa que la señal se debilitará a medida que aumente la distancia. Las fibras MTP/MPO multimodo se usan típicamente para la transmisión de datos de corta distancia, como dentro de un solo edificio o centro de datos.
Las fibras MPO/MTP de modo único están diseñadas para la transmisión de larga distancia. Utilizan un solo hilo de fibra de vidrio para transmitir un solo haz de luz. Las fibras MPO/MTP de modo único pueden transmitir datos de hasta 100 kilómetros.
Las fibras MPO/MTP multimodo están diseñadas para la transmisión de datos de corta distancia. Utilizan múltiples rutas (modos) para transmitir la luz, lo que les permite llevar velocidades de datos más altas que las fibras de modo único. Sin embargo, esto también significa que la señal se debilitará a medida que aumente la distancia. Las fibras MTP/MPO multimodo se usan típicamente para la transmisión de datos de corta distancia, como dentro de un solo edificio o centro de datos.
4. Preguntas frecuentes sobre fibra MTP/MPO
1. ¿MTP es compatible con MPO?
Sí, los conectores MTP (Push-On de fibra múltiple) y MPO (Push-on Multi-Fiber Push-On) son generalmente compatibles entre sí.
2. ¿Se pueden utilizar los cables MTP y MPO de fibra para aplicaciones de modo único y de modo múltiple?
Sí, los cables de fibra MTP (Push-On de fibra múltiple) y MPO (múltiple fibra push-on) son versátiles y pueden usarse para aplicaciones de modo único y en modo múltiple.
3. ¿Debería usarse MTP o Fiber MPO en sistemas de cableado de alta densidad?
Para los sistemas de cableado de alta densidad, la fibra MTP (empuje de fibra múltiple) generalmente se prefiere sobre la fibra MPO (empuje de fibra múltiple). La razón principal es que MTP es un tipo específico de conector MPO que está diseñado con un mayor rendimiento y densidad en mente.
4. ¿Qué tipo de fibra se usa con los conectores de matriz MPO/MTP?
Los conectores de matriz MPO (Push-On de fibra múltiple) o MTP (Multi-Fiber Push-On) generalmente se usan con cables MPO o MTP. Estos conectores están diseñados para cables multifibra y están diseñados para conectar múltiples fibras simultáneamente en un solo conector compacto.
1. ¿MTP es compatible con MPO?
Sí, los conectores MTP (Push-On de fibra múltiple) y MPO (Push-on Multi-Fiber Push-On) son generalmente compatibles entre sí.
2. ¿Se pueden utilizar los cables MTP y MPO de fibra para aplicaciones de modo único y de modo múltiple?
Sí, los cables de fibra MTP (Push-On de fibra múltiple) y MPO (múltiple fibra push-on) son versátiles y pueden usarse para aplicaciones de modo único y en modo múltiple.
3. ¿Debería usarse MTP o Fiber MPO en sistemas de cableado de alta densidad?
Para los sistemas de cableado de alta densidad, la fibra MTP (empuje de fibra múltiple) generalmente se prefiere sobre la fibra MPO (empuje de fibra múltiple). La razón principal es que MTP es un tipo específico de conector MPO que está diseñado con un mayor rendimiento y densidad en mente.
4. ¿Qué tipo de fibra se usa con los conectores de matriz MPO/MTP?
Los conectores de matriz MPO (Push-On de fibra múltiple) o MTP (Multi-Fiber Push-On) generalmente se usan con cables MPO o MTP. Estos conectores están diseñados para cables multifibra y están diseñados para conectar múltiples fibras simultáneamente en un solo conector compacto.
