纤维Bragg光栅（FBG）的常见问题

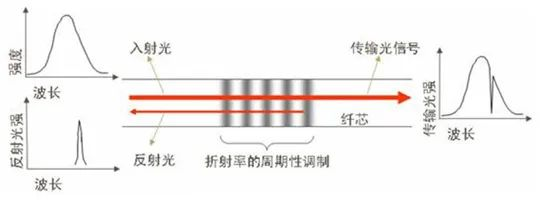

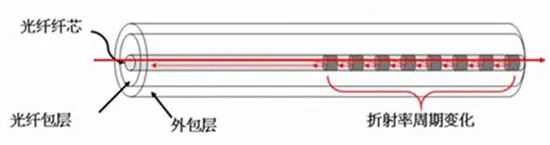

纤维BRAGG光栅（FBG）传感器是近年来开发的一种新型的纤维光纤传感器。基本原理是在光纤的特定位置创建具有折射率周期性分布的光栅区域，其中将反映特定波长（Bragg反射光）的光波。反射的中央波长信号与光纤芯的光栅期和有效折射率有关。

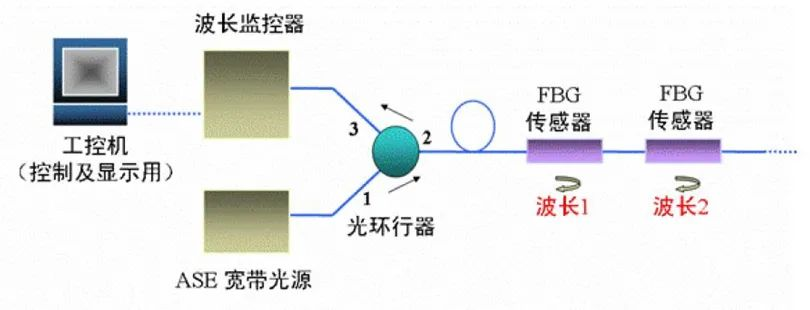

使用光栅区域作为感应区域，当感觉物质的温度，结构或位置发生变化时，光纤核心模式的光栅周期和有效折射率将相应地变化，从而改变Bragg中心波长。通过使用光谱分析仪或其他波长解调技术来检测反射光的Bragg波长，可以获得测量参数的变化。

Bragg Fiber Bragg光栅可以用作一种纤维光纤传感器，与传统的电气传感器相比，它像光纤传感器一样具有许多不可替代的优势，例如没有电磁干扰，轻质重量，小尺寸和无腐蚀。此外，由于其波长的编码，与传统的光纤传感器相比，它具有许多优势，例如不受光源强度影响的准确性，受环境影响较小，更轻松的重复使用和分布式传感。

通过利用强大的多路复用能力，轻重量和纤维bragg光栅传感系统的优势，嵌入了监视材料中，准分布式测量很容易实现，使其成为最有前途的智能感应网络技术。

1。高测量精度-FBG应力测量精度可以达到1με，温度测量精度可以达到0.1℃

2。短响应时间 - 单个FBG传感器的响应时间小于0.01（时间与FBG传感器和监视器之间的实际距离有关）

3. LARGE测量范围 - 应变测量可能超过10000μ

土木工程中的结构监测是应用纤维布拉格光栅传感器的热门话题。可以在桥梁，建筑物，海上油田，油田，航空和水坝等项目中进行实时和安全的温度和应变监测。

基础设施的状态和机械参数的测量对于维持桥梁，大坝，隧道，高层建筑物和运动场所至关重要。通过测量建筑物的分布压力，可以预测局部负载的状态。纤维布拉格光栅传感器可以连接到现有结构的表面，也可以在倒入过程中嵌入结构中，以实时测量和监测结构缺陷的形成和生长。

此外，可以将多个纤维布拉格传感器串联连接起来，形成一个用于结构的准分布检测网络，并且可以将传感信号在长距离内传输到中央监控室以进行遥测。因此，在土木工程中，纤维布拉格传感器已成为结构监测的最重要手段。

航空航天是一个传感器密集型场，飞机需要100多个传感器来监视压力，温度，振动，燃油水平，起落架状态，机翼和方向舵位置等。因此，传感器的大小和重量变得非常重要。

光纤光栅传感器具有小尺寸，轻重和高灵敏度的优点。通过将光纤光栅嵌入飞机或传输塔结构中，可以形成一个准分布的智能传感网络，该网络可以实时监视飞机和传输塔的内部机械性能和外部环境。

Bragg Fiber Bragg Gragg Grating传感器可以为现代船舶的运行提供瞬时而丰富的感应信息，从而通过提供早期危害警告和船舶操作员要求的损害评估来确保船舶的安全。

多达90％的现代海洋传感器是压力或温度传感器。通过选择适当的包装和底物材料，可以将纤维布拉格应变传感器转换为温度和压力传感器。使用波长划分和时间划分的原理，检测系统可以具有多达数万个纤维bragg光栅传感器，这可以适应造船系统的复杂性日益增加，并有效降低传感系统的成本。

电力行业中的大多数设备都位于强电磁场中，并且无法使用一般的电气传感器。在许多情况下，需要测量的位置位于高压中，例如高压开关的在线监视，温度的实时测量以及高压变压器绕组，发电机法规等的位移参数等。这些测量需要具有良好绝缘性能，尺寸较小，尺寸较小和被动组件的传感器。纤维bragg光栅传感器是这些测量值的最佳选择。

此外，一些动力设备通常位于难以到达的地区，例如贫瘠的山脉和沙漠中的传输电缆和继电器变电站。准分布式纤维布拉格光栅传感系统的遥测能力可以大大降低设备维护成本。因此，电力行业中纤维布拉格传感器的应用前景非常有前途。

小尺寸的传感器在医疗应用中非常有意义，而纤维布拉格光栅传感器目前是可以实现的最小光纤传感器。纤维Bragg光栅传感器可以用最少的侵袭来测量人体组织的内部功能，从而提供有关温度，压力和声场的准确信息。纤维bragg光栅传感器会对人体组织造成最小的损害，这足以避免干扰正常的医疗过程。

核工业的辐射水平很高，核泄漏对人类构成了巨大威胁。因此，对核电厂的安全检查非常重要。由于核设施的老化，需要更多的维护和维修，最终必须拆除它们，在设计期间无法预见所有这些。因此，需要更多的传感器来遥控设备和处理不确定的情况。

同时，核废料的管理变得越来越重要，需要监测网络来监测核废料站的状况。监测网络对长期稳定性的需求是前所未有的，纤维Bragg光栅传感网络可以满足这些要求。

光纤bragg光栅的主要应用是在光通信系统中，专门用作Notch滤波器，也可以用于光学多路复用器和拆卸器，以及光学循环器或光学添加/滴/滴（OADMS）。

通过光学循环仪撞击四个通道（表示为四种颜色）。 FBG设置为反映一个通道之一，即通道4。信号反射回循环，向下定向循环，然后从系统中丢弃。由于通道被断开，因此可以在网络中的同一点添加该通道上的另一个信号。

可以通过级联的OADM的多个拆分零件来实现多路复用器，其中每个拆分元素都使用将FBG设置为要多路复用的波长。相反，可以通过级联多个OADM的其他部分来实现多路复用器。 FBG退路者和元素也可以调节。在可调的多路复用器或OADM中，可以通过压电传感器施加的应变来调节FBG的Bragg波长。
