Proceso de fabricación de colimadores
autor: Jocelin
2024-10-14
ColimadorProceso de fabricación
Definición:Un dispositivo que coloca la luz que sale de una fibra óptica, o emite luz colimada en una fibra óptica.
Muchas veces, es necesario convertir la luz de salida de las fibras ópticas en un haz colimado en el espacio libre. En teoría, el uso de una lente de colimación (como se muestra en la Figura 1) puede cumplir con este requisito. Sin embargo, la lente requiere que la distancia entre el puerto de fibra óptica y se fije, aproximadamente igual a su distancia focal. En la práctica, usar un colimador de fibra es más conveniente. Hay dos tipos diferentes de colimadores de fibra:
Uno es uncolimadorEso puede estar directamente en contacto con la fibra desnuda. Este es un método barato y simple, pero este colimador generalmente está conectado permanentemente al cable de fibra óptica. Hay una sección transversal mecánica entre otro tipo de fibracolimadory conector óptico, como el tipo FC o SMA; Por lo general, no se usa para la fibra óptica desnuda. Este colimador se puede instalar o eliminar fácilmente de los cables de fibra óptica con conectores.

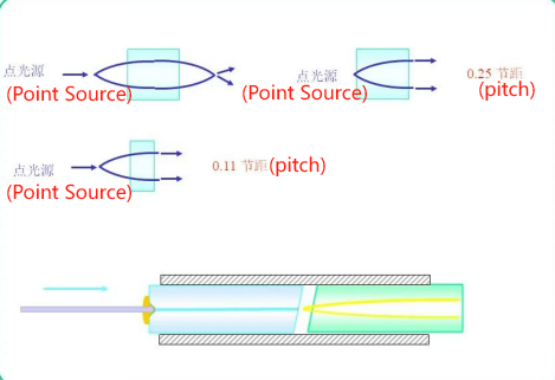

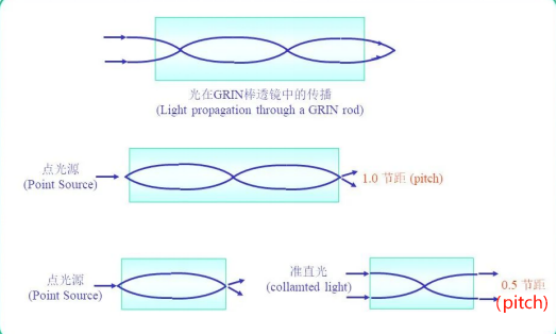

Figura 1: Una lente puede colimar la luz de salida de una fibra o emitir un haz colimado en la fibra.

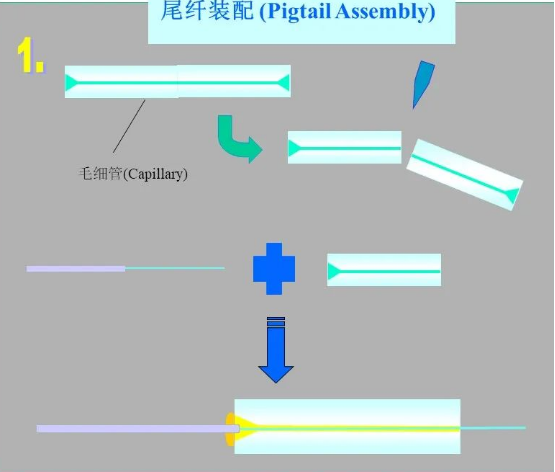

Proceso de fabricación

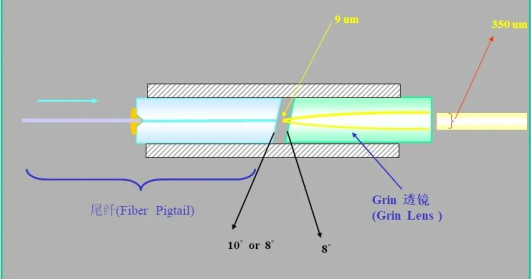

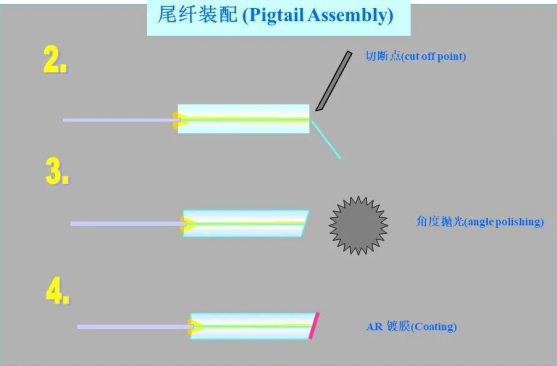

Nota:Las pendientes y los recubrimientos se usan comúnmente para reducir la pérdida de retorno.
Beneficios:
1. Mejore la eficiencia de acoplamiento entre fibras ópticas o entre fibras y dispositivos ópticos.

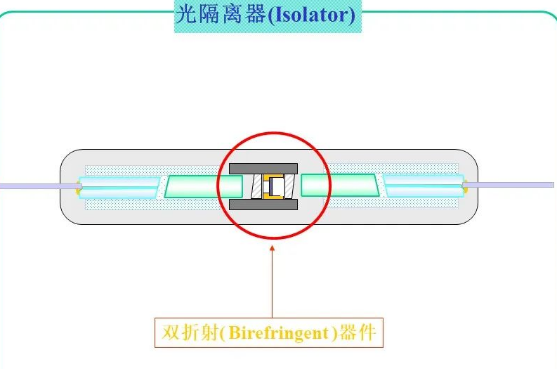

2. Otros dispositivos se pueden insertar en el haz coliminado entre dos lentes para formar otros dispositivos, como insertar materiales birrefringentes para formar unaaislador óptico.
1. Mejore la eficiencia de acoplamiento entre fibras ópticas o entre fibras y dispositivos ópticos.
2. Otros dispositivos se pueden insertar en el haz coliminado entre dos lentes para formar otros dispositivos, como insertar materiales birrefringentes para formar unaaislador óptico.
Calibración del colimador
Durante el proceso de ensamblaje, los colimadores estándar deben usarse para calibrar los colimadores en la producción, lo que plantea un problema de acoplamiento entre los dos colimadores. Los factores que afectan la pérdida de acoplamiento entre los dos colimadores de fibra son: desviación del ángulo de distancia fuera del eje x 0, espaciado axial d. Normalmente:
1. La pérdida de acoplamiento es altamente sensible a la desviación ángulo de 0; Por lo general, cuando el ángulo de desviación es de 0.1 °, puede alcanzar 5.7dB. Por lo tanto, al combinar colimadores de fibra, el ángulo es el objeto de ajuste principal.
2. Cuando x está dentro de un cierto rango, la pérdida de acoplamiento es insensible a X; Cuando X excede este rango, la pérdida de acoplamiento está casi linealmente relacionada con x. 3. La pérdida de acoplamiento es insensible a un cierto rango de D, y solo aumenta gradualmente más allá de este rango. En general, cuando el espaciado axial D es inferior a 30 mm, la pérdida de acoplamiento es muy pequeña; Más allá de este rango, aumente gradualmente de tamaño.
1. La pérdida de acoplamiento es altamente sensible a la desviación ángulo de 0; Por lo general, cuando el ángulo de desviación es de 0.1 °, puede alcanzar 5.7dB. Por lo tanto, al combinar colimadores de fibra, el ángulo es el objeto de ajuste principal.
2. Cuando x está dentro de un cierto rango, la pérdida de acoplamiento es insensible a X; Cuando X excede este rango, la pérdida de acoplamiento está casi linealmente relacionada con x. 3. La pérdida de acoplamiento es insensible a un cierto rango de D, y solo aumenta gradualmente más allá de este rango. En general, cuando el espaciado axial D es inferior a 30 mm, la pérdida de acoplamiento es muy pequeña; Más allá de este rango, aumente gradualmente de tamaño.
