100GHz DWDM WDM pasivo de 4 canales

Baja pérdida de inserción
Banda de paso ancha
Alto aislamiento de canal
Alta estabilidad y confiabilidad

Añadir/soltar canal

Red DWDM

Enrutamiento de longitud de onda

amplificador de fibra optica

Sistema de fibra óptica CATV

Parámetro

MUX

DEMUX

Longitud de onda operativa (nm)

Red de 100 GHz de la UIT

Precisión de longitud de onda central (nm)

± 0,1

Espaciado de canales (GHz)

100 (0,8 nm)

Banda de paso de canal (@-0,5 dB de ancho de banda) Mín. (nm)

0,22

Pérdida de inserción (dB)

Uniformidad del canal (dB)

Ondulación del canal (dB)

Aislamiento (dB)

Adyacente

N / A

>30

No adyacente

N / A

>40

Pérdida de inserción Sensibilidad a la temperatura (dB/°C)

Cambio de temperatura de longitud de onda (nm/°C)

Pérdida dependiente de la polarización (dB)

Dispersión del modo de polarización (ps)

Directividad (dB)

>50

Pérdida de retorno (dB)

>45

Manejo de potencia máxima (mw)

300

Temperatura de funcionamiento (°C)

-20 ~+85

Temperatura de almacenamiento (°C)

-40~+85

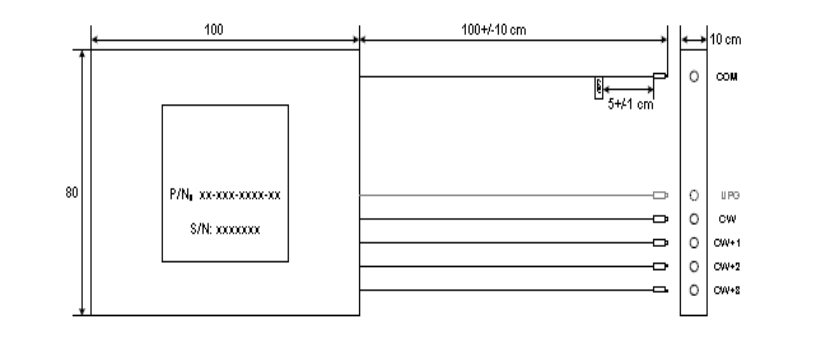

Dimensión del paquete (mm)

Largo 110 x ancho 95 x alto 7,5

DWDM

Espaciado de canales

Canal

Configuración

1calleCanal

Tipo de fibra

Longitud de la fibra

Conector

1=100GHz

4=4 canales

M=Mux
D=DeMux

21=1560,61nm
22=1559,79 nm
23=1558,98 nm

1=Fibra desnuda
2=900um de fibra

1=1 Metro
2=2 metros

0=Ninguno
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=ST
6=CL
