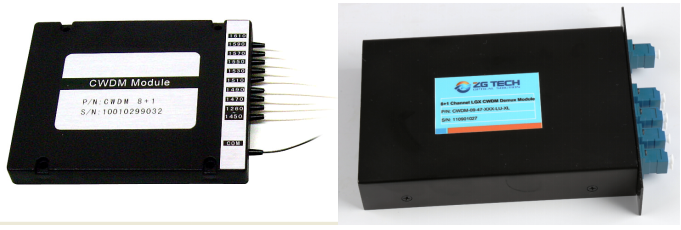

8+1 canales CWDM y DWDM

Características

Aplicaciones

Baja pérdida de inserción
Banda de paso ancha
Alto aislamiento de canal
Alta estabilidad y confiabilidad
Libre de epoxi en el camino óptico.

Monitoreo de línea
Red WDM
Telecomunicación
Aplicación celular
amplificador de fibra optica
Red de acceso

Parámetro

MUX

DEMUX

Longitud de onda operativa (nm)

1260—1620 nanómetro
O 1450-1610 nm

Canal de actualización (1310 nm)
1310+/- 50 nm

IL>15dB

Precisión de longitud de onda central (nm)

± 0,5

Espaciado de canales (nm)

20

Banda de paso del canal (@-0,5 dB de ancho de banda) (nm)

>13

Pérdida de inserción (dB)

2.7

Uniformidad del canal (dB)

1.0

Ondulación del canal (dB)

0.3

Aislamiento (dB)

Adyacente

N / A

>30

No adyacente

N / A

>40

Pérdida de inserción Sensibilidad a la temperatura (dB/°C)

0.003

Cambio de temperatura de longitud de onda (nm/°C)

0.002

Pérdida dependiente de la polarización (dB)

0,10

Dispersión del modo de polarización (ps)

0.1

Directividad (dB)

>50

Pérdida de retorno (dB)

>45

Manejo de energía (mW)

500

Temperatura de funcionamiento (°C)

-30 ~+85

Temperatura de almacenamiento (°C)

-40~+85

Dimensión del paquete (mm)

Largo 110 x ancho 95 x alto 7,5

CWDM

Número de canales

Configuración

1er
Canal

Tipo de fibra

Fibra
Longitud

Conector

9=8+1 Canal

M=Mux
D=Demux

41=1411nm

43=1431nm

55=1551nm

57=1571nm

1=250um fibra desnuda
2 = fibra de tubo suelto de 900 um

1=1 Metro
2=2 metros

0=Ninguno
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=ST
6=CL
